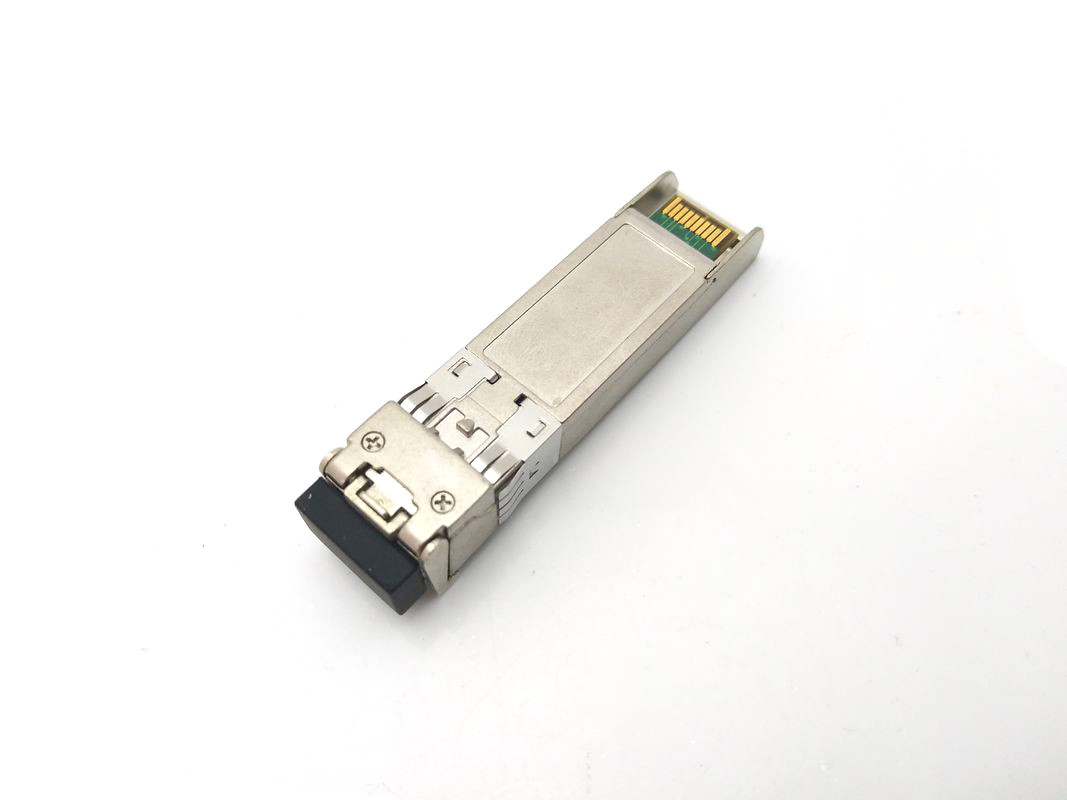

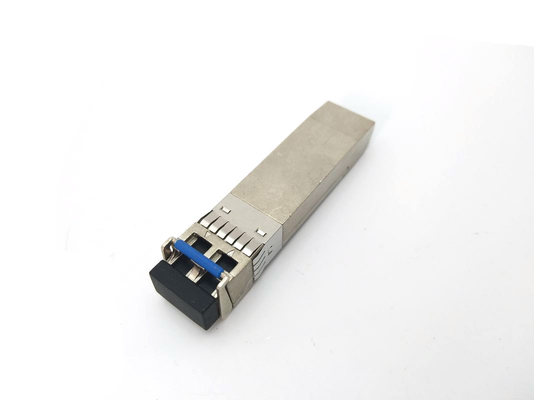

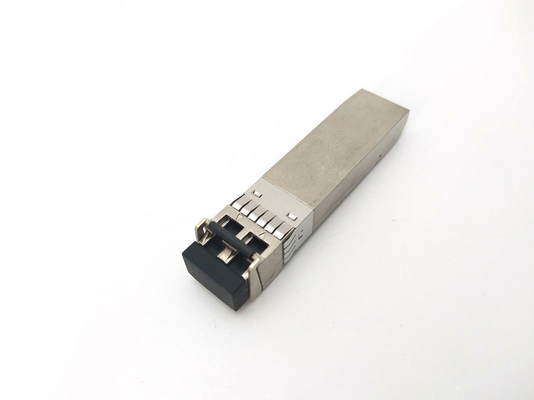

10Gb/S 1310nm Duplex LC Single Mode SFP Transceiver ottico
| SMF links up: | 10km | Power Supply: | +3.3V |
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| High Light: | 10GBASE LR LW SFP trasmettitore ottico,10GBASE LR LW Trasmettitore,Trasmettitore ottico a 10 Gbps |
||
Ricetrasmettitore ottico SFP LC Duplex Single Mode 10Gb/S 1310nm
Ricetrasmettitore SFP+ 10Gb/s 10km Hot Pluggable, LC Duplex, +3.3V, 1310nm DFB-LD, Single mode
Caratteristiche:
- Supporta velocità di trasmissione da 9,95 a 11,3 Gb/s
- Hot-Pluggable (Inseribile a caldo)
- Connettore LC Duplex
- Trasmettitore DFB a 1310nm, fotorilevatore PIN
- Collegamenti SMF fino a 10 km
- Interfaccia a 2 fili per le specifiche di gestione conformi all'interfaccia di monitoraggio diagnostico digitale SFF 8472
- Alimentazione: +3,3 V
- Consumo energetico<1,5 W
- Intervallo di temperatura: 0~70°C
- Conforme a RoHS
Applicazioni:
- Ethernet 10GBASE-LR/LW
- SONET OC-192 / SDH
- Fibre Channel 10G
Descrizione:
SFP+ 10G LR è un modulo ricetrasmettitore ottico da 10 Gb/s molto compatto per applicazioni di comunicazione ottica seriale a 10 Gb/s. L'SFP converte un flusso di dati elettrici seriali da 10 Gb/s in un segnale di uscita ottica da 10 Gb/s e un segnale di ingresso ottico da 10 Gb/s in flussi di dati elettrici seriali da 10 Gb/s. L'interfaccia elettrica ad alta velocità da 10 Gb/s è pienamente conforme alle specifiche SFI.
Il trasmettitore DFB a 1310 nm ad alte prestazioni e il ricevitore PIN ad alta sensibilità offrono prestazioni superiori per le applicazioni Ethernet su collegamenti fino a 10 km.
Il modulo SFP+ è conforme a SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-LR. Le funzioni di diagnostica digitale sono disponibili tramite un'interfaccia seriale a 2 fili, come specificato in SFF-8472.
Il fattore di forma completamente conforme a SFP offre la possibilità di inserimento a caldo, facili aggiornamenti della porta ottica e basse emissioni EMI.
Valori massimi assoluti
| Parametro | Simbolo | Min. | Tipico | Max. | Unità |
| Temperatura di stoccaggio | TS | -40 | +85 | °C | |
| Temperatura di esercizio dell'involucro | TA | 0 | 70 | °C | |
| Tensione di alimentazione massima | Vcc | -0,5 | 4 | V | |
| Umidità relativa | RH | 0 | 85 | % |
Caratteristiche elettriche (TOP = da 0 a 70 °C, VCC = 3.135 a 3.465 Volt)
| Parametro | Simbolo | Min. | Tipico | Max. | Unità | Nota |
| Tensione di alimentazione | Vcc | 3,135 | 3,465 | V | ||
| Corrente di alimentazione | Icc | 430 | mA | |||
| Consumo energetico | P | 1,5 | W | |||
| Sezione trasmettitore: | ||||||
| Impedenza differenziale di ingresso | Rin | 100 | Ω | 1 | ||
| Tolleranza di tensione CC single-ended di ingresso Tx (Ref VeeT) | V | -0,3 | 4 | V | ||
| Sbalzo di tensione di ingresso differenziale | Vin,pp | 180 | 700 | mV | 2 | |
| Tensione di disabilitazione trasmissione | VD | 2 | Vcc | V | 3 | |
| Tensione di abilitazione trasmissione | VEN | Vee | Vee+0,8 | V | ||
| Sezione ricevitore: | ||||||
| Tolleranza di tensione di uscita single-ended | V | -0,3 | 4 | V | ||
| Tensione differenziale di uscita Rx | Vo | 300 | 850 | mV | ||
| Tempo di salita e discesa dell'uscita Rx | Tr/Tf | 30 | ps | 4 | ||
| Guasto LOS | VGuasto LOS | 2 | VccHOST | V | 5 | |
| Normale LOS | VNorma LOS | Vee | Vee+0,8 | V | 5 | |
Nota:
1. Collegato direttamente ai pin di ingresso dati TX. Accoppiamento CA dai pin all'IC del driver laser.
2. Per SFF-8431 Rev 3.0
3. In terminazione differenziale da 100 ohm.
4. 20%～80%
5. LOS è un'uscita a collettore aperto. Dovrebbe essere tirato su con 4,7k – 10kΩ sulla scheda host. Il funzionamento normale è logico 0; la perdita di segnale è logica 1. La tensione di pull-up massima è 5,5 V.
Parametri ottici (TOP = da 0 a 70°C, VCC = 3.135 a 3.465 Volt)
| Parametro | Simbolo | Min. | Tipico | Max. | Unità | Nota |
| Sezione trasmettitore: | ||||||
| Lunghezza d'onda centrale | λt | 1290 | 1310 | 1330 | nm | |
| Larghezza spettrale | △λ | 1 | nm | |||
| Potenza ottica media | Pavg | -8,2 | 0,5 | dBm | 1 | |
| Potenza ottica OMA | Poma | -5,2 | dBm | |||
| Potenza laser spento | Poff | -30 | dBm | |||
| Rapporto di estinzione | ER | 3,5 | dB | |||
| Penalità di dispersione del trasmettitore | TDP | 3,2 | dB | 2 | ||
| Rumore di intensità relativa | Rin | -128 | dB/Hz | 3 | ||
| Tolleranza alla perdita di ritorno ottica | 20 | dB | ||||
| Sezione ricevitore: | ||||||
| Lunghezza d'onda centrale | λr | 1260 | 1355 | nm | ||
| Sensibilità del ricevitore | Sen | -14,5 | dBm | 4 | ||
| Sensibilità sollecitata (OMA) | SenST | -10,3 | dBm | 4 | ||
| Los Assert | LOSA | -25 | - | dBm | ||
| Los Dessert | LOSD | -15 | dBm | |||
| Isteresi Los | LOSH | 0,5 | dB | |||
| Sovraccarico | Sat | 0 | dBm | 5 | ||
| Riflettanza del ricevitore | Rrx | -12 | dB | |||
Nota:
1. I valori di potenza media sono solo a scopo informativo, secondo IEEE802.3ae.
2. La figura TWDP richiede che la scheda host sia conforme a SFF-8431. TWDP viene calcolato utilizzando il codice Matlab fornito nella clausola 68.6.6.2 di IEEE802.3ae.
3. Riflessione di 12 dB.
4. Condizioni dei test del ricevitore sollecitato secondo IEEE802.3ae. I test CSRS richiedono che la scheda host sia conforme a SFF-8431.
5. Sovraccarico del ricevitore specificato in OMA e nella peggiore condizione sollecitata completa.
Dimensioni meccaniche:
-
Kbulk purchase for long time,good service.reliable quality!
-
JExperienced supplier,good service,it is valuable to have a long cooperation.
-
MMeet the standard of Telcordia GR-1435-CORE compliant.
