Cable a filo ottico GYTC8S
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
| Fiber quality: | 24 / 36 / 42 / 48 / 60 / 72 / 96 /144 | Jacket Color: | Black/Customized |

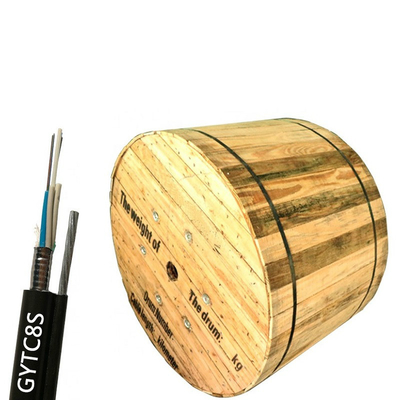

| Cable diameter: | 7.0x14mm±0.5 mm for 144core | Package: | Wooden reel ,1KM/reel |
| Certification: | ISO9001/CE/ROHS | Application: | Outdoor,Aerial |
| High Light: | Cavo di filo ottico GYTC8S,Cavo ottico GYTC8S,Cavo a fibre ottiche di GYTC8S |
||

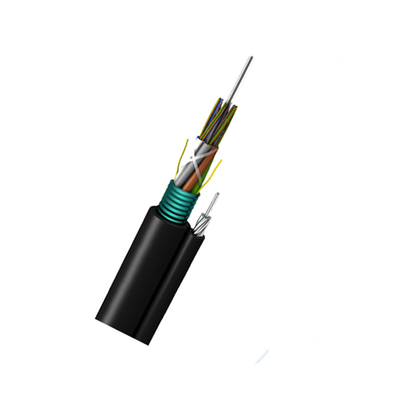

Cavo aereo in fibra ottica GYTC8S con guaina in PE impermeabile a 36 fibre
Cavo a figura 8 con nastro d'acciaio GYTC8S, cavo autoportante Cavo in fibra ottica impermeabile
Descrizione

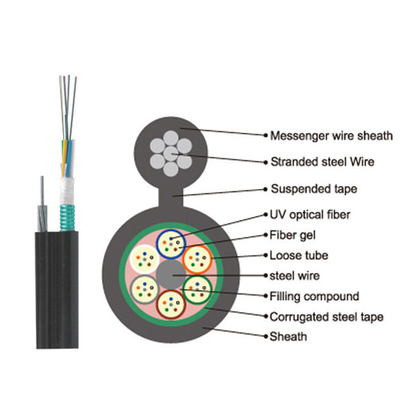

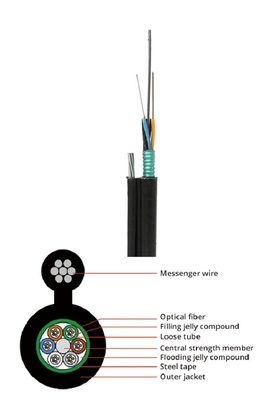

Il cavo in fibra ottica GYTC8S è un tipico cavo ottico per esterni autoportante. L'elemento di resistenza metallico è costituito da fili trefolati che fungono da parte di supporto e sono completati da una guaina in polietilene (PE) per formare una struttura a figura 8. Nastro d'acciaio corrugato corazzato e guaina esterna in PE che forniscono resistenza allo schiacciamento e ai colpi di arma da fuoco. L'elemento di resistenza in filo d'acciaio come elemento di resistenza centrale migliora la resistenza alla trazione ed è circondato dal tubo a fibra libera e dal sistema di blocco dell'acqua. È adatto per l'installazione aerea, utilizzato per sistemi di comunicazione a lunga distanza e LAN.
Caratteristiche
1, Piccolo diametro del cavo, la sezione trasversale mostra la figura 8
2, Fili trefolati autoportanti, facili da installare
3, Bassa dispersione e attenuazione
4, Eccellenti prestazioni meccaniche e ambientali
5, Sistema di blocco dell'acqua per migliorare la capacità di impermeabilità
6, L'elemento di resistenza in filo d'acciaio garantisce la resistenza alla trazione
7, Il nastro d'acciaio corrugato corazzato e la guaina esterna in PE migliorano la resistenza allo schiacciamento
8, Applicazione aerea esterna
9, Utilizzato per comunicazioni a lunga distanza Utilizzato per comunicazioni LAN, sistemi di rete per abbonati, sistemi di comunicazione di giunzione, sistemi di rete CATV e computer
Applicazione
Utilizzabile in condotti / aerei
Caratteristiche dimensionali
| Designazione | Numero massimo | Filo d'acciaio/ supporto | Trefolato | Cavo nominale | Cavo nominale |
| Di fibre per tubo | Diametro (mm) | unità | diametro (mm) | peso (kg/km) | |
| Cavo in fibra ottica GYTC8S 2-36 | 3.0×9.8 | 2.3 | 3.0×9.8 | 11.6X25.5 | 270 |
| Cavo in fibra ottica GYTC8S 38-72 | 3.0×9.8 | 2.3 | 3.0×9.8 | 13.2X28.5 | 310 |
Parametri tecnici
| Conteggio cavi | Guaina esterna Diametro |
Peso |
Minimo consentito Resistenza alla trazione |
minimo consentito Carico di schiacciamento |
Raggio di curvatura minimo (MM) |
temperatura (MM) |
|||
| (KG) | breve termine | lungo termine | (°C) | lungo termine | (°C) | lungo termine | (°C) | 6 | |
| 3.0×9.8 | 54.00 | 1000 | 20D | 20D | 20D | 20D | 10D | -40+60 | |
| 3.0×9.8 | 54.00 | 1000 | 20D | 20D | 20D | 20D | 10D | -40+60 | |
| 7.0×14.5 | 210.0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7.0×14.5 | 210.0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7.0×14.5 | 210.0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7.0×15.5 | 285.0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7.0×15.5 | 285.0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7.0×15.5 | 285.0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
-
