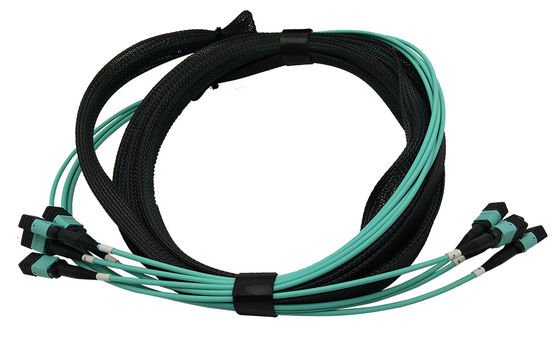

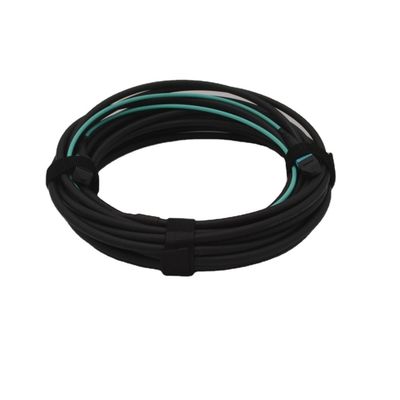

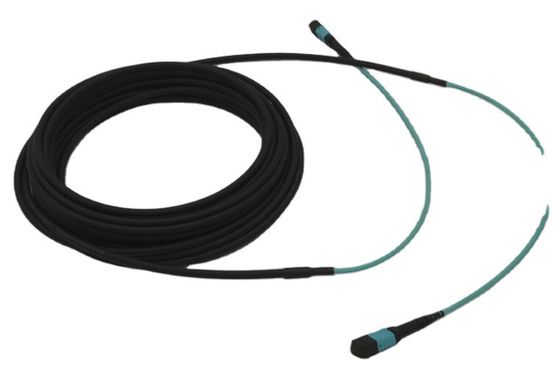

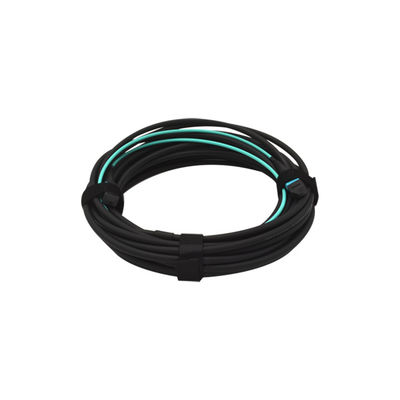

| Nome di prodotto:: | doppio cavo del tronco della guaina di 24core MPO/MTP OM4 5.5MM | Fibra monomodale:: | G652D G657A1 G657A2 |
|---|---|---|---|
| Fibra mista:: | OM1 OM2 OM3 OM4 | Materiale esterno del rivestimento:: | LSZH, OFNP, OFNR |
| Diametro esterno:: | 5.5mm | Compiacente:: | - Manica - 40G e 100G IEEE 802,3 - QSF compiacente della fibra 10G |
| Evidenziare: | Cavo del tronco di 5.5MM,Cavo del tronco OM4,cavo del tronco di mpo 24core |
||
MPO/MTP è l'alta densità di fibra ottica pre-collega il sistema che è generalmente uso in tre aree.
· L'applicazione del centro dati con l'ambiente ad alta densità
· La fibra ottica alla costruzione
· L'applicazione interna del connettore in attrezzatura della fibra quale il separatore,
40G / 100G SFP e SFP.
Caratteristiche
* rendimento elevato nell'IL & RL
* 4,8,12 e 24 termini ed assemblee del connettore della fibra
* progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro
* soluzione economica per il Massachussets-termine di fibra
* adatto ad applicazione di MPO/MTP
* cavo rotondo reso resistente, cavo ovale ed opzioni nude del nastro disponibili
* il colore ha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore
Norme collegate:
* IEC 61754-7& standard JIS C5982 di raduni
* cablaggio strutturato per TIA-568-C
* ottica parallela
- Forum ottico di collegamento tra reti (OIF) compiacente
- Infiniband compiacente
* Infiniband
- Manica della fibra 10G compiacente
- 40G e 100G IEEE 802,3
- QSFP
Prestazione-MTP del connettore
| Tipo del connettore | 12-Fiber o 24Fiber MPO/MTP (non appuntato) |
| Polacco | PC (MILLIMETRO); APC (MP) |
| Abitazione del colore | Millimetro (beige), millimetro di elite (acqua), MP (verde), elite di MP (gialla) |
| Perdita di inserzione, tipica (MTP/MPO) | dB del ≤ 0,10 |
| Perdita di inserzione, massimo (MTP/MPO) | dB del ≤ 0,3 |
| Attenuazione di riflessione (MTP/MPO MP) | PC >55dB; APC> 60dB |
| Perdita di inserzione, tipica (LC/SC) | dB del ≤ 0,10 |
| Perdita di inserzione, massimo (LC/SC) | dB del ≤ 0,3 |
| Attenuazione di riflessione (LC/SC MP) | PC >55dB; APC> 65dB |
| Durevolezza (500 accoppiamenti) | < 0=""> |
Prestazione del cavo a fibre ottiche
| Tipo della fibra | OS2, OM1, OM2, OM3, OM4 |
| Numero di fibre | i 12,24,48,72,96,144 centri |
| DB di attenuazione della fibra (OS2) | ≤0.38 ≤0.34Type massimo (1310nm) ≤0.25 ≤0.19Type massimo (1550nm) |
| DB di attenuazione della fibra (OM1) | ≤3.5 ≤2.7Type massimo (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB di attenuazione della fibra (OM2) | ≤3.5 ≤2.7Type massimo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB di attenuazione della fibra (OM3) | ≤3.5 ≤2.7Type massimo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB di attenuazione della fibra (OM4) | ≤3.5 ≤2.7Type massimo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth: Lancio riempito troppo [Megahertz-chilometri] |
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth: Efficace larghezza di banda modale del laser [Megahertz-chilometri] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm) |
| Diametro esterno | 12fiber: 3,0 o 5.5mm; 24fiber: 3,0 o 5.5mm |
| Colore esterno del rivestimento | OS2 (giallo), OM2 (arancia), OM3 (acqua), OM4 (porpora o acqua) |
| Materiale esterno del rivestimento | LSZH, OFNP, OFNR |
| Resistenza alla trazione | >500N |
| Temperatura di funzionamento | -40 ~ +85°C |
