| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
|---|---|---|---|
| Connector type: | Female /Male | Cable color: | Aqua |
| Fiber count: | 4,8,12＆24 MT fiber | Return Loss: | ≥35dB(SM)；≥20dB(MM) |
| Evidenziare: | Cable a fibra OM3 Mpo 24,Cavo Mpo OM3,2.0mm Cable Mpo |
||

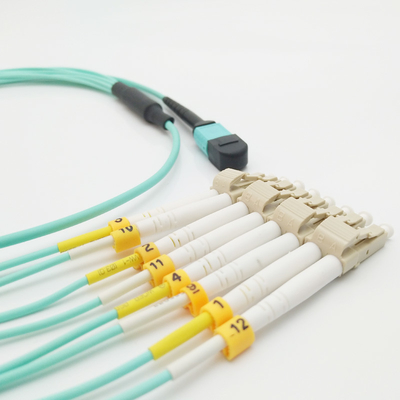

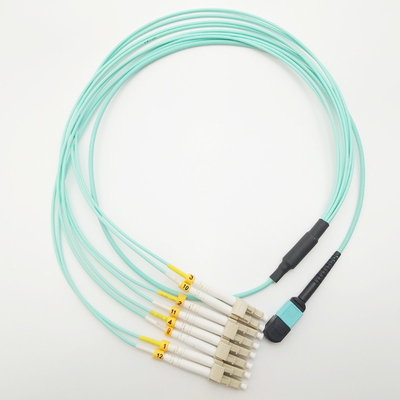

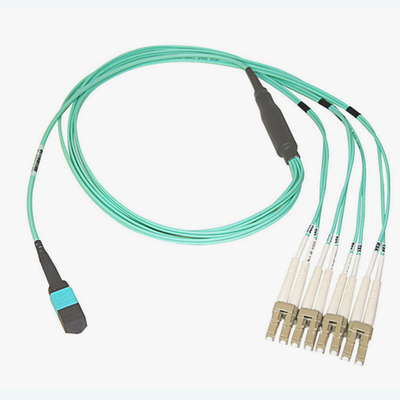

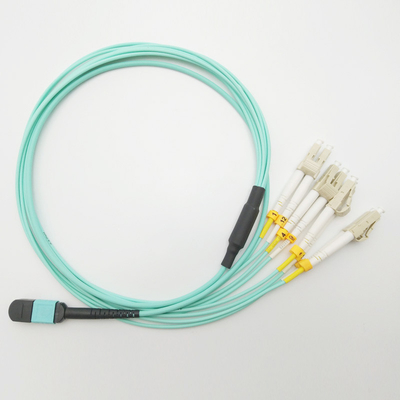

Cavo Trunk Fanout LC DX 2.0mm OM3 Mpo 24 Fibre
Cavo Patch Breakout MPO da MPO a LC 2.0mm Fanout Trunk OM3
Descrizione:
Il patchcord in fibra ottica MPO è un patchcord di connessione multi-core. Ha caratteristiche modulari integrate ad alta densità.
Per ottenere l'allineamento ottico attraverso un posizionamento preciso del perno di guida e del foro di guida. I patchcord in fibra ottica MPO nel collegamento di comunicazione in fibra ottica (trasmissione), utilizzati principalmente nel percorso ottico tra le apparecchiature e gli strumenti collegati, possono essere flessibili per ottenere un'elevata efficienza a bassa perdita della connessione tra tutti i nodi ottici.
Caratteristiche:
◆ Alte prestazioni in IL e RL
◆ Disponibile in 8, 12 e 24 fibre
◆ Dimensione precisa
◆ Testato internamente al 100%
◆ Lunghezza di furcazione personalizzata per soddisfare diverse situazioni di installazione
◆ Interfaccia connettore a fibra singola disponibile in SC, ST, LC, E2000, MTRJ, in forme di canalizzazione Simplex o Duplex
◆ La scelta supporta applicazioni Ethernet e Fibre Channel a velocità più elevate (fibre OM3, OM4 e OS1/OS2),
e applicazioni con fibra multimodo legacy (OM1 o OM2)
Applicazioni:
◆ Infrastruttura del Data Center
◆ Storage Area Network - Fiber Channel
◆ Protocolli emergenti a 40 e 100 Gps
Specifiche:
| Item | Parametri tecnici | |
| Tipo di connettore | UPC | APC |
| Temperatura di esercizio | -40°C ~ +80°C | |
| Temperatura di stoccaggio | -40°C ~ +85°C | |
| Perdita di inserzione | Ferula standard monomodale: 0,35 dB (valore tipico); ≤ 0,50 dB (max) | |
| Perdita di ritorno | ≥35dB(SM)；≥20dB(MM) | ≥50dB(SM) |

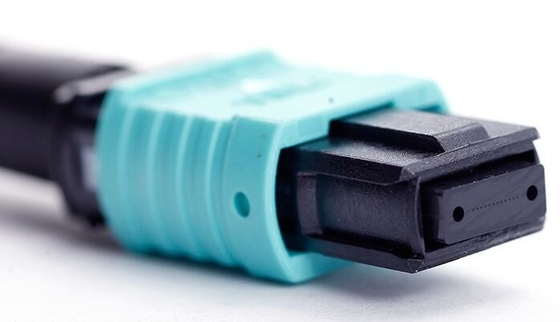

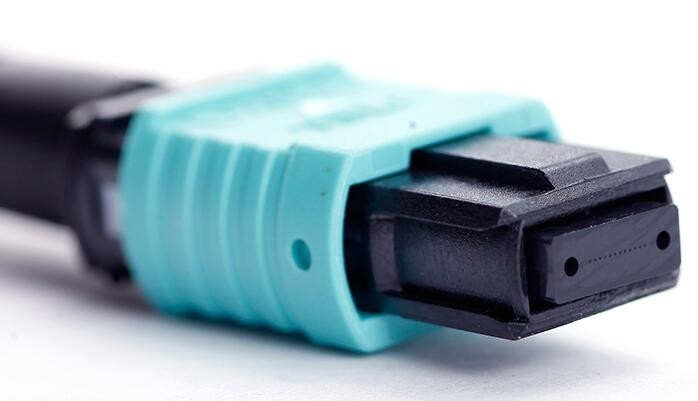

| Tipo di estremità MPO | Maschio: con perno di guida; Femmina: senza perno di guida | |
| Conteggio fibre | 4,8,12＆24 fibre MT | |
| L'altra estremità del tipo di connettore | MPO-femmina* , MPO-maschio , FC , SC , ST , MU , LC , E2000 | |
| Modalità fibra | Modalità singola (G652, G655, G657), multimodo = (50, 62,5, OM2, OM3, OM4) | |
| Tipo di cavo in fibra | Fibra a nastro da 250um, cavo a nastro, cavo in fibra ottica a fascio | |
Tipi di polarità:
La configurazione del ponticello deve essere di tipo A (questo è mostrato come il primo diagramma a nastro in basso) in key-up to key-down. I tipi B e C non verranno utilizzati.
Illustrazione della struttura di montaggio:
