Dettagli:
Termini di pagamento e spedizione:
|
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
|---|---|---|---|
| Connector type: | Female /Male | Cable color: | Aqua / Wathet Blue |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | OM3 OM4 |
| Evidenziare: | Cavo MTP Patch Cord Aqua,OM3 MTP Patch Cord,OM3 MTP Aqua Cable |
||

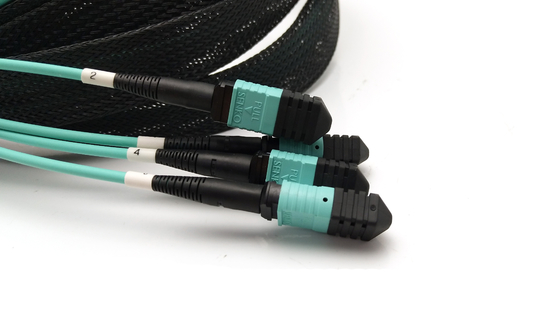

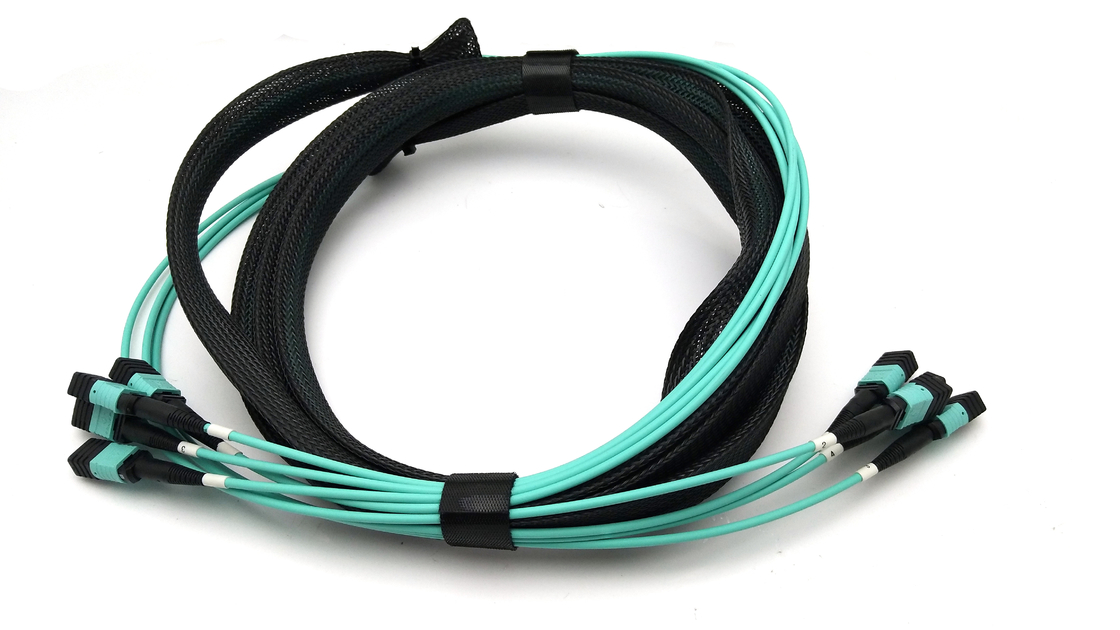

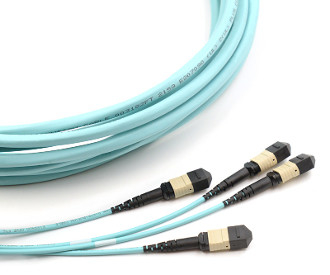

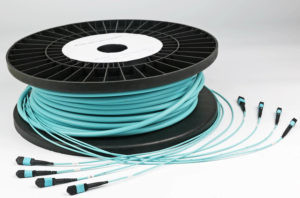

100G 72 Fibre OM3 MTP Patch Cord Aqua Cable
48Fibra 4 MPO a 4 MPO Cable per camion Mutilmode OM3 MTP Patch Cord Aqua Cable
I cavi in fibra MPO/MTP sono terminati con un connettore MPO/MTP su entrambe le estremità.
Caratteristiche:
Alte prestazioni in IL & RL
4,8Termini e gruppi di connettori a fibra 12, 24
Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
Soluzione economica per l'eliminazione di massa delle fibre
Adatto per applicazioni MPO/MTP
Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
Applicazioni:
MPO/MTP è il massimodensità del sistema di pre-connessione in fibra ottica che è generalmente utilizzato in tre aree.
· L'applicazione del data center con ambiente ad alta densità
· La fibra ottica per l'edificio
· l'applicazione dei connettori interni nelle attrezzature in fibra, come Splitter,
·40G / 100G SFP e SFP
Specificità:

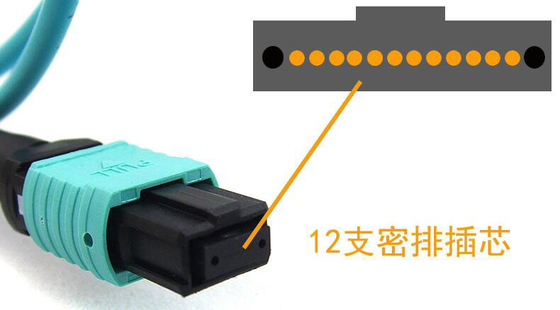

| Tipo di connettore | 12 o 24 fibre MPO/MTP (senza perno) |
| Italiano | PC (MM); APC (SM) |
| Colore dell'alloggiamento | MM (Beige), MM Elite (Aqua), SM (Green), SM Elite (Yellow) |
| Perdita di inserimento, tipica (MTP/MPO) | ≤ 0,10 dB |
| Perdita di inserimento massima (MTP/MPO) | ≤ 0,3 dB |
| Perdita di rendimento (MTP/MPO SM) | PC > 55 dB; APC > 60 dB |
| Durabilità ((500 accoppiamenti) | < 0,2 dB |
| Performance del cavo a fibra | |
| Tipo di fibra | OS2, OM1, OM2, OM3, OM4 OM5 |
| Numero di fibre | 12,24,48,72,96,144 nuclei |
| Attenuazione della fibra dB (OS2) | ≤ 0,38 Max ≤ 0,34Typ ((1310nm) ≤ 0,25 Max ≤ 0,19Typ ((1550nm) |
| Attenuazione della fibra dB (OM1) | ≤3,5 Max ≤2,7Tippo ((850nm) ≤1,5Max ≤1,2Tippo ((1300nm) |
| Attenuazione della fibra dB (OM2) | ≤ 3,5 Max ≤ 2,7Typ ((850nm) ≤ 1,5Max ≤ 0,9Typ ((1300nm) |
| Attenuazione della fibra dB (OM3) | ≤ 3,5 Max ≤ 2,7Typ ((850nm) ≤ 1,5Max ≤ 0,9Typ ((1300nm) |
| Attenuazione della fibra dB (OM4) | ≤ 3,5 Max ≤ 2,7Typ ((850nm) ≤ 1,5Max ≤ 0,9Typ ((1300nm) |
| Min.Larghezza di banda:lancio sovraffollato[Mhz-km] | OM1≥200 ((850 nm) ≥500(1300nm) OM2≥500 ((850 nm) ≥500 ((1300nm) OM3≥1500 ((850 nm)≥500(1300nm)OM4≥3500 ((850 nm) ≥500(1300nm) |
| Min.Larghezza di banda:Larghezza di banda modale efficace del laser [Mhz-km] | |
| OM3≥2000 ((850nm) OM4≥4700 ((850 nm) | |
| Diametro esterno | 12 fibre:3.0 o 5.5 mm; 24 fibre:3.0 o 5.5 mm |
| Colore della giacca esterna | OS2 ((Giallo),OM2 ((Arancione),OM3 ((Acqua),OM4 ((Purple o Acqua) |
| Materiale della giacca esterna | LSZH,OFNP,OFNR |
| Resistenza alla trazione | > 500N |
| Temperatura di funzionamento | -40 ~ +85°C |
Norme associate:
Risponde alla norma IEC 61754-7& JIS C5982
Cavi strutturati per TIA-568-C
Ottica parallela
- Compatibile con l'OIF (Optical Internetworking Forum)
- Compatibile con Infiniband
Infiniband
- Compatibile con il canale di fibra 10G
- 40G e 100G IEEE 802.3
- QSFP
Selezione della polarità:
