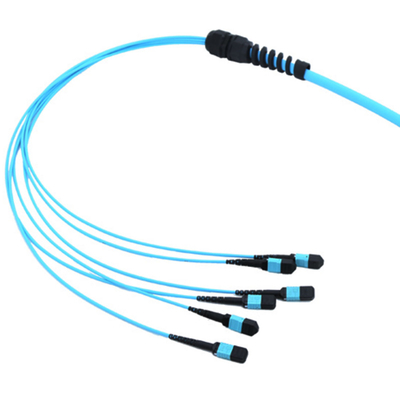

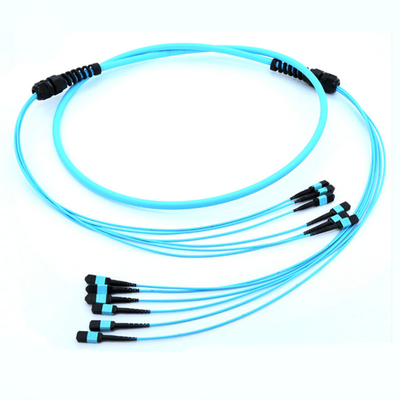

OM3 72 Cavi in fibra multi-modo SM MM MPO MTP
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Yellow /Aqua / Wathet Blue /Purple /Violet |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | Singlemode / Mutilmode |
| High Light: | Cavi SM MM MPO MTP,OM3 72 Cavi MTP a fibra,OM3 72 Cavi MPO a fibra |
||
Cavi MPO MTP Multimode SM MM OM3 72 Fibre

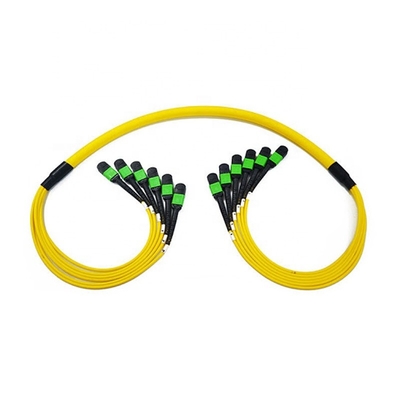

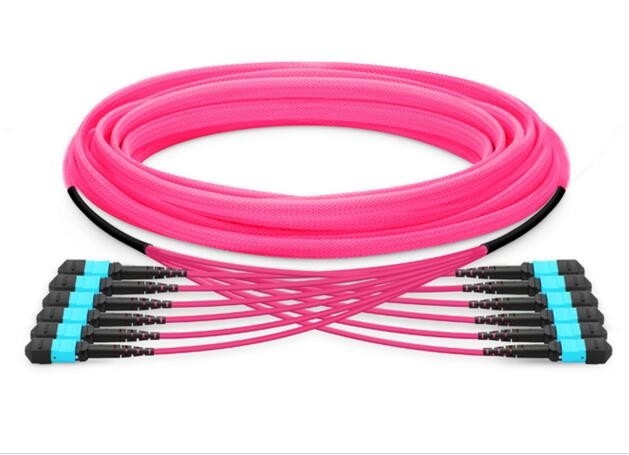

Cavo Trunk 72 Fibre da 6 MPO a 6 MPO Singlemode Multimode SM MM MTP Patch Cord
I cavi MTP/MPO sono composti da connettori MTP/MPO e cavi in fibra ottica; altri connettori come LC possono essere trovati in alcuni tipi di cavi MTP/MPO. I cavi in fibra utilizzati sono generalmente OM3 e OM4, che sono fibre ottiche multimodali ottimizzate per il laser.
Caratteristiche
- Installazione backbone
- Testato al 100% prima della consegna
- MTP e MPO disponibili
- Utilizzo connettore fibra da 12/24 Core
- Conteggio cavi trunk solitamente 12 / 24 / 36 / 48 / 72 / 96 / 144 fibre
- Cavo rotondo da 3,0/3,6 mm o personalizzato
- SM/OM1/OM2/OM3/OM4 o personalizzato
- LSZH, OFNR, OFNP disponibili
Nasi e scanalature di guida (chiave) sul lato superiore sono le altre due caratteristiche chiaramente visibili, che assicurano che l'adattatore tenga il connettore con le estremità corrette allineate tra loro. In base al posizionamento della chiave, sono disponibili due tipi di adattatori MPO. Uno è “key-up to key-down”. Significa che la chiave è in alto su un lato e in basso sull'altro. I due connettori sono collegati ruotati di 180° l'uno rispetto all'altro. L'altro è “key-up to key-up”. Significa che entrambe le chiavi sono in alto. I due connettori sono collegati mentre sono nella stessa posizione l'uno rispetto all'altro.
Regola di connessione
- Utilizzare sempre un connettore maschio e un connettore femmina più un adattatore MPO quando si crea una connessione MPO (vedere l'immagine seguente).
- Non collegare mai una femmina a una femmina o un maschio a un maschio. Dovrebbe essere collegato con un maschio e una femmina come indicato sopra. Con una connessione femmina-femmina, i core in fibra dei due connettori non saranno esattamente alla stessa altezza perché mancano i pin di guida. Ciò porterà a perdite di prestazioni. Una connessione maschio-maschio ha risultati ancora più disastrosi. Lì i pin di guida si scontrano contro i pin di guida, quindi non si stabilisce alcun contatto. Questo può anche danneggiare i connettori.
- Non smontare mai un connettore MPO. I pin sono difficili da staccare da un connettore MPO e le fibre potrebbero rompersi durante il processo. Inoltre, la garanzia decade se si apre l'alloggiamento del connettore.
Cavi MTP/MPO
Il cavo MTP/MPO presenta i vantaggi di tempi di installazione più brevi, qualità testata e garantita e maggiore affidabilità. Ha diversi tipi di tipi.
Cavi Trunk
I cavi trunk fungono da collegamento permanente che collega tra loro i moduli MTP/MPO. Sono disponibili con 12, 24, 48 e 72 fibre. Le loro estremità sono terminate con connettori MTP/MPO a 12 o 24 fibre in base alla scelta del cliente. Questi cavi trunk come il cavo trunk MPO a 12 fibre potrebbero aiutare a creare una rete 40G semplice ed economica installando un sistema di cablaggio strutturato. Il cavo trunk MTP/MPO richiede maggiore attenzione nella pianificazione, ma presenta una serie di vantaggi, come maggiore qualità, skew minimo, tempi di installazione più brevi, migliore protezione, volume di cavo inferiore e costi totali inferiori.
Specifiche:
-
