Dettagli:
Termini di pagamento e spedizione:
|
| Product name: | Branch Fiber patch cord | Cable color: | aqua |
|---|---|---|---|
| length: | 0.5m,1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC APC to SC/APC | Model: | Multimode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Evidenziare: | 3m scapc a scapc cordoni per cerotti,Cordoni di riparazione Simplex 3m Aqua,FTTH OM3 Simplex cordoni di patch |
||
Cavi patch FTTH OM3 Simplex Aqua 3m Sc Apc A Sc Apc
1. Caratteristica
1. Elevata perdita di ritorno
2. Bassa perdita di inserzione
3. Cavo patch passato RoHS, ISO9001
4. Guaina LZSH o PVC
5. Puntale in fibra ottica CCTC tipo A
Cavi patch generici
2. Applicazione
1). Locali di comunicazione
2). FTTH (Fiber to The Home - Fibra fino a casa)
3). LAN (Local Area Network - Rete Area Locale)
4). FOS (Fiber Optic Sensor - Sensore a fibra ottica)
5). Sistema di comunicazione in fibra ottica
6). Apparecchiature collegate e trasmesse in fibra ottica
7). Preparazione al combattimento della difesa
3. Specifiche
| Tipo | Standard, Master |
| Stile | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Fibra |
Singlemode/Multimode 50/125, 62.5/125 (Multimode) OM2&OM1 50/125, 10G (Multimode) OM3 |
| Cavo |
Simplex, Duplex Φ3.0mm, Φ2.0mm, Φ0.9mm PVC o LSZH |
| Metodo di lucidatura | UPC, SPC, APC (8°& 6°) |
| Perdita di inserzione |
≤ 0.1dB (Per Singlemode Master) ≤ 0.25dB (Per Singlemode Standard) ≤ 0.25dB (Per Multimode) Testato da JDS RM 3750 |
|
Perdita di ritorno (Singlemode) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (tip.65dB) Testato da JDS RM3750 |
| Ripetibilità | ±0.1dB |
| Temperatura di esercizio | -400C a 850C |
|
Requisito di geometria ( Singlemode) |
Raggio della faccia terminale della ghiera 7mm ≤ R ≤ 12mm (Per APC) 10mm ≤ R ≤ 25mm (Per Standard) Offset apice ≤ 30 μm (Per Master) Offset apice ≤ 50 μm (Per Standard) Sottosquadro -50nm ≤ U ≤ 50nm Testato da DORC ZX-1 |
4. Specifiche e prestazioni
| Tipo di fibra | Singlemode (lucidatura APC) | Multimode (lucidatura PC/piatta) | ||
| Parametro | Standard | Bassa perdita | Standard | Bassa perdita |
| Massima perdita di inserzione | <0.70 | <0.35db | <0.70dB | <0.35dB |
| Perdita di ritorno | >60dB | Nessuno | ||
| Durata | 500 accoppiamenti | |||
| Temperatura di esercizio | -40C a 80C | |||
| Lunghezza d'onda di prova | 1310nm | 850nm | ||
5. Elenco prodotti
| Stivale | Connettore | Tipo di fibra | Numero cavo | Puntale | Connettore |
|
0.9mm 2.0mm 3.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
Simplex Duplex Multi-fibra Nastro |
PC APC UPC |
1M 2M 3M4M 5M ......... Personalizzato |
(1) Garanzia della fonte. I fornitori a lungo termine mantengono stabile la qualità della materia prima. Tutti i prodotti sono certificati ROHS e soddisfano la domanda di livello di qualità di esportazione.
(2) Test di qualità. 1；Le materie prime saranno immesse nella linea di produzione solo dopo aver superato l'ispezione IQC,
2；IPQC ispeziona la linea di produzione per garantire che la produzione soddisfi i requisiti di qualità.
3；OQC testa le prestazioni del prodotto e ispeziona l'imballaggio per garantire che ogni prodotto soddisfi i requisiti di qualità del cliente
(3) Test ottico. I nostri prodotti sono conformi agli standard IEC e ITU
(4) Almeno il 30% di test a campione da parte del Dipartimento di garanzia della qualità dopo che i prodotti sono stati completati.

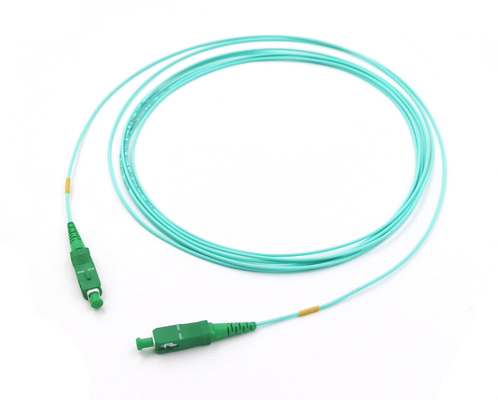

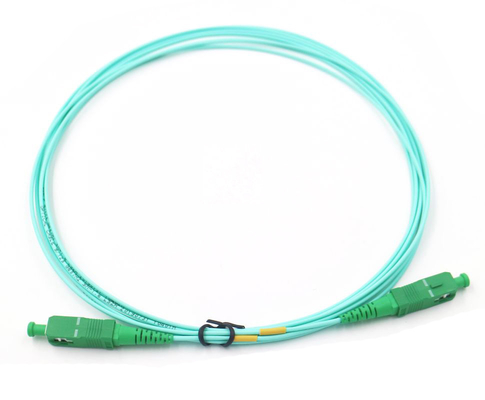

Immagine del prodotto:
