Dettagli:
Termini di pagamento e spedizione:
|
| steel rod diameter:: | 1.0mm/1.2mm/1.5mm | Shrinking Temperate: | 110 ~ 130 degrees |
|---|---|---|---|
| No. of Fiber:: | 1 | Length:: | 45mm /60mm |
| Loss at -40°C:: | 0.03dB | Application: | FTTH ,Splice |
| Evidenziare: | Accessori per Fibra Ottica 0.03dB,Guaina Termorestringente 45mm,Guaina Termorestringente 60mm |
||

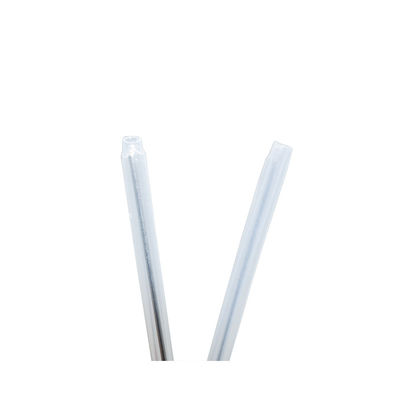

Manicotto termoretraibile da 60 mm 45 mm 0,03 dB Accessori per fibra ottica
Descrizione del prodotto

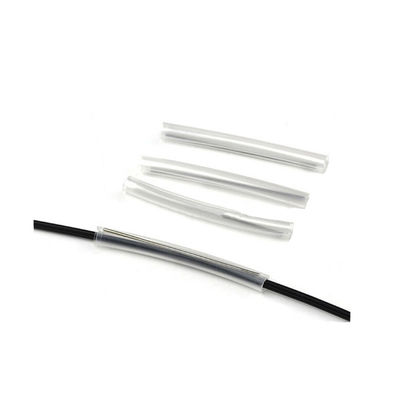

Il manicotto termoretraibile viene applicato alla chiusura in fibra ottica per fissare e proteggere la fibra ottica durante la giunzione

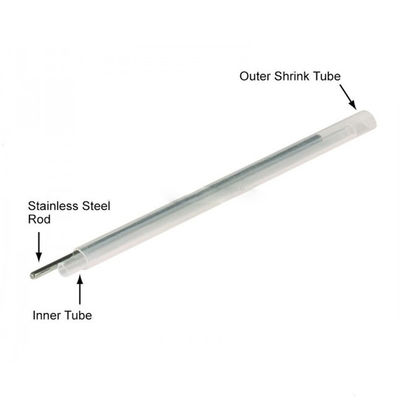

È costituito da poliolefina reticolata, tubi a fusione a caldo e un'asta di rinforzo in acciaio inossidabile che mantengono le proprietà di trasmissione ottica della fibra ottica e migliorano la protezione delle giunzioni in fibra ottica. Facile da utilizzare sulla fibra ottica durante l'installazione senza danneggiarla e il manicotto trasparente facilita il rilevamento della giunzione prima del restringimento. La struttura di tenuta protegge la giunzione dall'influenza della temperatura e dell'umidità in ambienti speciali.
Caratteristica
* Temperatura di esercizio: -45 ~ 110 °C
* Intervallo di temperatura di restringimento: 90 ~ 120 °C
* Colore standard: Trasparente
* Altri 12 colori disponibili: Bianco, Blu, Grigio, Giallo, Marrone, Nero, Arancione, Rosa, Rosso, Ciano, Verde, Viola
|
Temperatura di restringimento (°C) |
110 ~ 130 |
|
Tasso di restringimento radiale (%) |
>50 |
|
Tasso di restringimento assiale (%) |
<10 |
|
Proprietà a bassa temperatura |
Nessuna crepa a -55°C per 4 ore |
|
Funzionamento normale (°C) |
-55°C ~ + 135°C |
|
Umidità relativa di funzionamento normale |
≤95% |
|
Resistenza allo scoccatore (kV/mm) |
≥20 |
|
Resistenza alla trazione (Mpa) |
20 |
|
Perdita a -40°C |
0,03 dB |
|
Perdita a +60°C UR95% |
0,02 dB |
Dati tecnici
|
Proprietà |
Metodo di prova |
Dati tipici |
|
Resistenza alla trazione (MPa) |
ASTM D 2671 |
≥18 Mpa |
|
Allungamento finale (%) |
ASTM D 2671 |
700% |
|
Densità (g/cm2) |
ISO R1183D |
0,94 g/ cm2 |
|
Resistenza dielettrica (KV/mm) |
IEC 243 |
20KV/MM |
|
Costante dielettrica |
IEC 243 |
2.5max |
|
Variazione longitudinale (%) |
ASTM D 2671 |
±5% |
Fibra singola (mm)
|
Modello |
Manicotti di protezione per giunzioni (dopo il restringimento) |
Tubo di fusione |
Asta in acciaio inossidabile |
|||
|
Esterno |
Lunghezza |
Diametro interno |
Lunghezza |
Esterno |
Lunghezza |
|
|
HSFP-H-60x1.5x3.0 |
3 |
61 |
1.5 |
60 |
1.5 |
55 |
|
HSFP-H-45x1.5x3.0 |
3 |
45 |
1.5 |
45 |
1.5 |
40 |
|
HSFP-H-40x1.5x3.0 |
3 |
40 |
1.5 |
40 |
1.5 |
35 |
|
HSFP-H-25x1.5x3.0 |
3 |
25 |
1.5 |
25 |
1.5 |
20 |
|
HSFP-H-61x1.2x2.6 |
2.6 |
61 |
1.5 |
61 |
1.2 |
55 |
|
HSFP-H-45x1.2x2.6 |
2.6 |
45 |
1.5 |
45 |
1.2 |
40 |
|
HSFP-H-40x1.2x2.6 |
2.6 |
40 |
1.5 |
40 |
1.2 |
35 |
|
HSFP-H-25x1.2x2.6 |
2.6 |
25 |
1.5 |
25 |
1.2 |
20 |
|
HSFP-H-61x1.0x2.4 |
2.4 |
61 |
1.5 |
61 |
1 |
55 |
|
HSFP-H-45x1.0x2.4 |
2.4 |
45 |
1.5 |
45 |
1 |
40 |
|
HSFP-H-40x1.0x2.4 |
2.4 |
40 |
1.5 |
40 |
1 |
35 |
|
HSFP-H-25x1.0x2.4 |
2.4 |
25 |
1.5 |
25 |
1 |
20 |
|
HSFP-H-40x0.8x2.2 |
2.2 |
40 |
1.5 |
40 |
0.8 |
40 |
|
HSFP-H-25x0.8x2.2 |
2.2 |
25 |
1.5 |
25 |
0.8 |
25 |
|
HSFP-H-18x0.8x2.2 |
2.2 |
18 |
1.5 |
18 |
0.8 |
18 |
|
HSFP-H-40x0.5x1.3 |
1.3 |
40 |
0.35 |
40 |
0.5 |
40 |
|
HSFP-H-25x0.5x1.3 |
1.3 |
25 |
0.35 |
25 |
0.5 |
25 |
|
HSFP-H-18x0.5x1.3 |
1.3 |
18 |
0.35 |
18 |
0.5 |
18 |
Fibra a nastro (mm)
|
Modello |
Manicotti di protezione per giunzioni (dopo il restringimento) |
Tubo di fusione |
Asta in quarzo o ceramica |
|||
|
Esterno |
Esterno |
Larghezza x Altezza |
Lunghezza |
Larghezza x Altezza |
Lunghezza |
|
|
HSFP-C-6core |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-2C-6core |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-C-12core |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2C-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-Q-6core |
3.7 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-2Q-6core |
4.6 |
40 |
3.0x1.2 |
40 |
3.0x1.5 |
40 |
|
HSFP-Q-12core |
4.1 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
|
HSFP-2Q-12core |
5.8 |
40 |
4.0x1.5 |
40 |
4.0x2.0 |
40 |
