Accoppiatore in fibra ottica SC APC UPC 0,2dB per circuito stampato PCB
| Item: | Press-fit Elastic iron Adaptor | Color: | Green / Blue |
| Material of fit pin: | Plastic | Ferrule material: | Ceramic |
| Cap color: | Black / Blue / Green / Customiaed | Application: | PCB circuit board |
| Type: | APC / UPC | Test data: | IL≤ 0.2dB, RL≥60dB |
| High Light: | Accoppiatore in fibra ottica APC UPC,Accoppiatore in fibra ottica SC UPC,Accoppiatore in fibra ottica 0 |
||

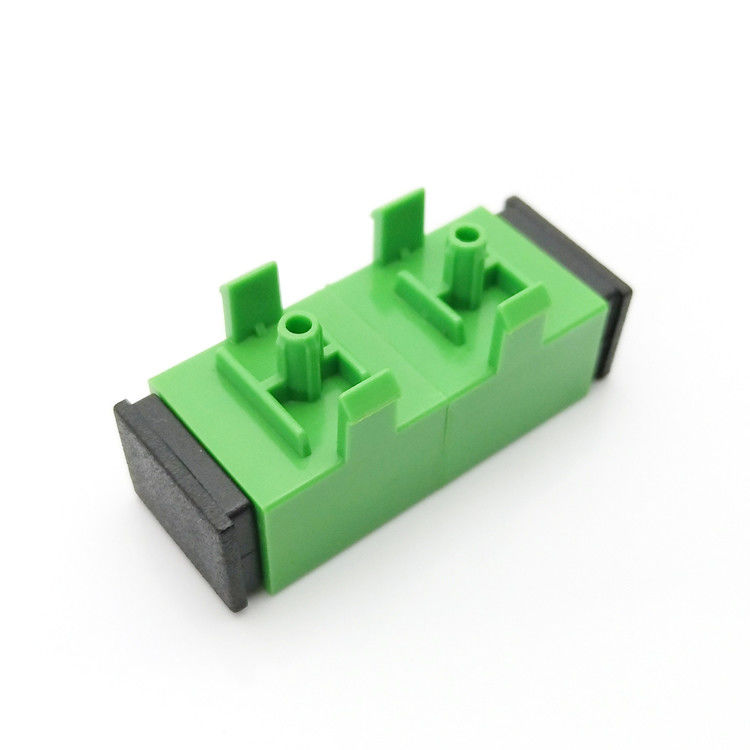

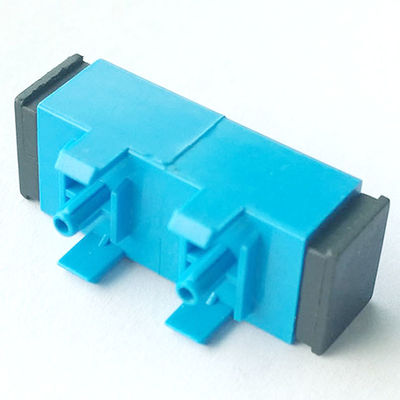

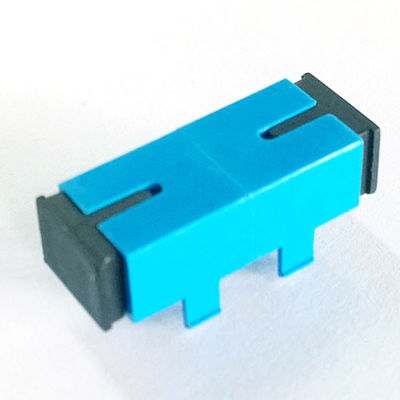

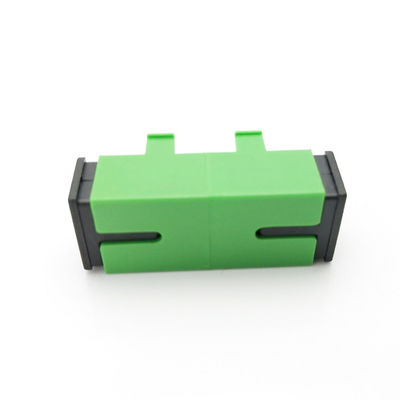

Accoppiatore in fibra ottica SC APC UPC da 0,2 dB per circuito stampato PCB
Adattatori in fibra ottica SC con ferro elastico a pressione, accoppiatore in fibra ottica con perno di fissaggio in plastica utilizzato per circuito stampato PCB
Descrizione:
L'adattatore per fibra ottica viene utilizzato principalmente per collegare tra loro fibra ottica o cavo ottico durante l'installazione di un sistema a fibra ottica per realizzare la connessione del collegamento ottico; L'adattatore per fibra ottica SC è di tipo a scatto, non necessita di essere ruotato ed è facile da inserire e rimuovere. La fluttuazione della perdita di inserzione è piccola e la resistenza alla compressione è elevata. L'alta densità di installazione. L'uso di una boccola in ceramica di precisione per garantire prestazioni meccaniche e ottiche stabili a lungo termine;
Caratteristiche:
Buona compatibilità
Elevata affidabilità e stabilità
PC, APC, UPC opzionali
Manicotto in ceramica o bronzo

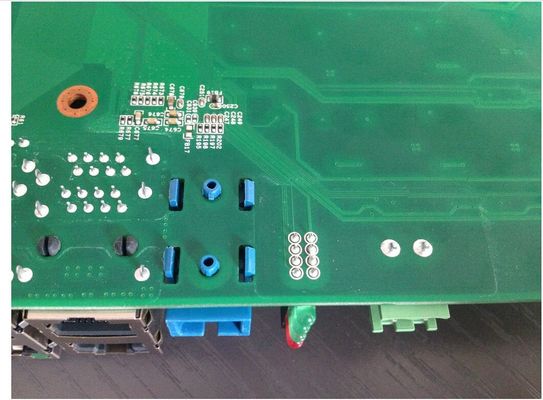

Utilizzato per circuito stampato PCB
Bassa perdita di inserzione, elevata perdita di ritorno
Elevata precisione delle dimensioni meccaniche
Applicazione:
1. Sistema CATV
2. Sistemi di comunicazione in fibra ottica
3. Trasmissione dati in fibra ottica
4. Accesso alla rete di edifici
5. Sistema di cablaggio, ODF
6. Applicazioni FTTX e FTTH
7. Apparecchiature di prova
Materiali dei pezzi di ricambio:
| Numero | Parte | Materiale | ROSH | Valutazione di infiammabilità |
| 1 | Manicotto | Biossido di zirconio | Sì | Ignifugo |
| 2 | Interno | PBT | Sì | V-0 |
| 3 | Alloggiamento | PC | Sì | V-0 |
| 4 | Cappuccio antipolvere | ABS | Sì | V-0 |
Controllo dell'aspetto:
L'aspetto dell'adattatore è liscio, pulito, privo di olio, bave e graffi;
L'adattatore ha un aspetto brillante e una buona consistenza;
I componenti dell'adattatore sono combinati senza problemi e la spina e l'adattatore possono essere inseriti ed estratti senza problemi, facilmente e le clip sono robuste
Specifiche tecniche:
| Progetto | Indice | |
| Standard di riferimento | IEC61754-4, IEC61300-3-33 YD/T 1272.3-2005 | |
| Perdita di inserzione | ≤0,3 dB | |
| Bassa temperatura | Temperatura: -40°C Tempo di prova: 168 ore Velocità di variazione della temperatura: 1°C /min |
≤0,2 dB |
| Alta temperatura | Temperatura: 85°C Tempo di prova: 168 ore Velocità di variazione della temperatura: 1°C /min |
≤0,2 dB |
| Caldo e umido | Temperatura: 40°C Umidità: 90%~95% Tempo: 168 ore Velocità di variazione della temperatura: 1°C /min |
≤0,2 dB |
| Vibrazione | Direzione di vibrazione: X, Y, Z Tempo di vibrazione: 2 ore/direzione Ampiezza di vibrazione: 0,75 mm Frequenza di vibrazione: 10~55 Hz |
≤0,2 dB |
| Caduta | Altezza: 1 m Lunghezza del cavo: 2,25 m Numero di impatti: 5 |
≤0,2 dB |
| Ciclo termico | Temperatura: -40°C ~85°C Durata della temperatura estrema: 0,5 ore Velocità di variazione della temperatura: 1°C /min Numero di cicli: 21 |
≤0,2 dB |
| Ripetibilità | Inserimento ripiegamento: 10 | ≤0,2 dB |
| Resistenza alla trazione del meccanismo di bloccaggio | 68,6 N/10 minuti | ≤0,2 dB |
Disegno:
-
