Dettagli:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Connector: | SC UPC | ||
| Evidenziare: | Attenuatore ottico variabile di VOA,Voa Regolabile,Voa FC UPC |
||
Come dispositivi ottici passivi, attenuators mainly used in fiber optic to debug optical power performance & optical instrument calibration correction & fiber signal attenuation to ensure the optical power in a stable and desired leve in the link without any changes on its original transmission wave.
CY COM offre attenuatori fissi LC, FC, SC, ST e MU con diversi livelli di attenuazione, da 1dB a 30dB.
Caratteristiche principali
Basse perdite di inserimento e di riflessione.
Alta precisione delle dimensioni meccaniche.
Conforme a Telcordia GR-326-Core, IEC, TIA.
RoHS conforme.
Applicazione:
Specificità
| Collegamento a fibra | FC | Tipo di ferrule | Ceramica di zirconia |
| Sesso del connettore | Maschio fisso a femmina | Modalità di trasferimento | SM/MM |
| Attenuazione | 1 ~ 25dB | lunghezza d'onda operativa (nm) | 1260~1620 (SM), 850 o 1330 (MM) |
| Accuratezza di attenuazione | 1-9dB±0,5dB, 10-25dB±10% | Risultato di perdita | ≥ 55 dB |
| Perdite dipendenti dalla polarizzazione | ≤ 0,2 dB | Potenza massima di ingresso ottico | 200 mW |
| Umidità | 95% RH | Intervallo di temperatura di funzionamento | -40~80°C |
| Intervallo di temperatura di stoccaggio | -40°C a 85°C |
Informazioni sull'ordine:
Fase 1: tipo di connettore: FC, SC, LC, ST
Fase 2: faccia finale della ferrule: PC, UPC, APC
Fase 3: Tipo: mono-modo, multimoda
Fase 4: Attenuazione: 1-10dB (fase 1dB), 15, 20, 25, 30dB
Fase 5: modalità: fissa, maschile e femminile, in linea, variabile
Fase 6: Lunghezza d'onda: 1310nm, 1550nm, 850nm, 1300nmc

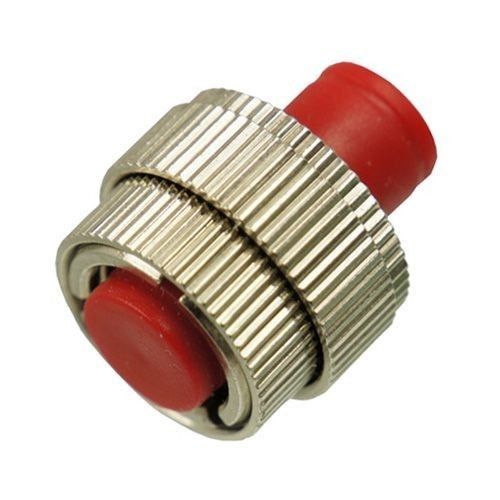

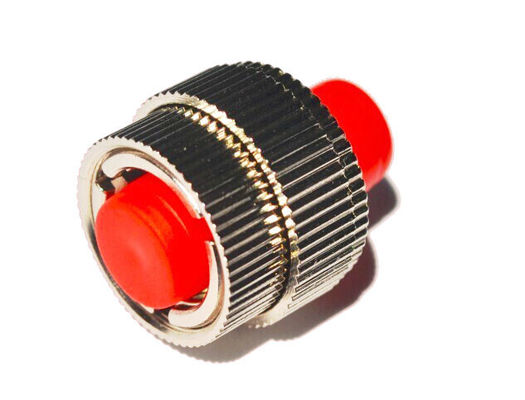

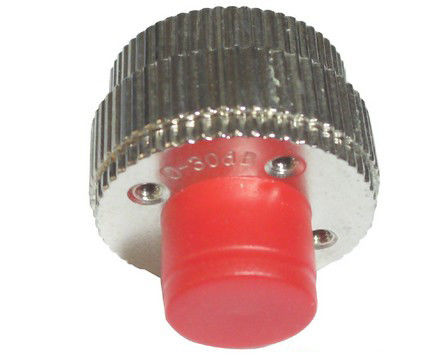

Immagine del prodotto
Immagine di fabbrica
