Dettagli:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Connector: | MU | ||
| Evidenziare: | Attenuatore a fibra ottica di LC,Attenuatore ottico,Attenuatore SC FC |
||
Gli attenuatori a fibra ottica sono utilizzati in applicazioni in cui è specificata una quantità di perdita luminosa predeterminata.
Offriamo attenuatori fissi LC, FC, SC, ST, MU con diversi livelli di attenuazione, da 1 dB a 30 dB.
Caratteristiche chiave
· Conforme a Bellcore
· Indipendente dalla lunghezza d'onda
· Durabilità e struttura semplice e affidabile
Specificità
· Lunghezza d'onda operativa: SM: 1310nm, 1550nm
· MM: 850nm, 1300nm
· Perdite di ritorno: superiore a 55 dB (UPC)
· Accuratezza di attenuazione: +/- 0,5 (1~10) +/-1,0 ((11~30)
· Perdite dipendenti dalla polarizzazione: meno di 0,2 dB
Potenza ottica massima: 200 mW
· Intervallo di temperatura di funzionamento: -40~80°C
Applicazioni
· l Reti di telecomunicazione
· l Rete di aree locali
■ FTTH e FTTx
· I sensori a fibra ottica
· l Prova e misura
· l applicazioni DWDM
Parametro
|
Prestazioni ottiche
|
Tipo di spina M-F
|
Tipo di adattatore F-F
|
|
Lungo d'onda di prova ((nm)
|
SM: 1310nm/1550nm
|
1310 nm
|
|
|
MM: 850nm/1300nm
|
|
|
Accuratezza di attenuazione (dB)
|
1-9 dB; 0,5 dB; 10-30 dB; 10% del valore di attenuazione
|
|
|
Perdita di rendimento (dB)
|
≥ 50 dB (PC)
|
≥ 50 dB (PC)
|
|
|
≥ 60 dB (APC)
|
≥ 60 dB (APC)
|
|
Potenza di ingresso (max.) (mW)
|
300
|
|
|
Durabilità (dB)
|
< 0,2 dB Tipico, 1000 accoppiamenti
|
|
|
Temperatura di funzionamento ((°C)
|
-40~+80
|
|
|
Temperatura di conservazione ((°C)
|
-40~+85
|
|
Informazioni sull'ordine:
Fase 1: tipo di connettore: FC, SC, LC, ST
Fase 2: faccia finale della ferrule: PC, UPC, APC
Fase 3: Tipo: mono-modo, multimoda
Fase 4: Attenuazione: 1-10dB (fase 1dB), 15, 20, 25, 30dB
Fase 5: modalità: fissa, maschile e femminile, in linea, variabile
Fase 6: Lunghezza d'onda: 1310nm, 1550nm, 850nm, 1300nmc

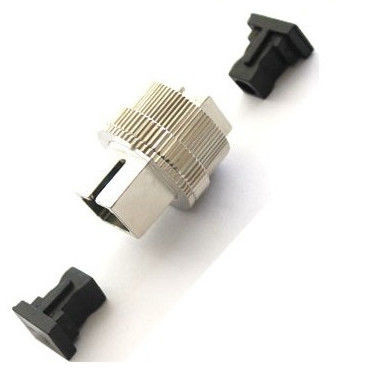

Immagine del prodotto
Immagine di fabbrica
