Dettagli:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Color: | Blue | Connector: | SC |
| Evidenziare: | Attenuatore APC SC,5db attenuatore dello Sc APC,Attenuatore da maschio a femmina 5dB |
||
Un attenuatore a fibra ottica è un dispositivo passivo utilizzato per ridurre l'ampiezza di un segnale luminoso senza modificare significativamente la forma dell'onda stessa.Questo è spesso un requisito nel Multiplexing a Divisione di Onde Dense (DWDM) e nella Fibra Dopata con Erbio in cui il ricevitore non può accettare il segnale generato da una sorgente luminosa ad alta potenza.
2. Caratteristiche dell' attenuatore a fibra ottica:
1- flessibilità di progettazione con diverse scelte di stile dei connettori e con vari livelli di attenuazione
2Ottime prestazioni ottiche
3. varietà di livelli di attenuazione fissi da 1 a 16 db (in incrementi di 1 dB),20,25, e 30 dB
4- Basso riflesso per soddisfare i severi requisiti del sistema
5. compatibile con le trasmissioni esistenti
3Applicazioni di attenuatori a fibra ottica:
2. Multiplessori a divisione d'onda densa (DWDM)
| Parametro | Unità | ATTENUATORI fissi (FC/SC/ST/LC) |
ATTENUATORI variabili (FC/SC) |
|
| Lunghezza d'onda di funzionamento | nm | 1310,1550 | 1200-1600 | |
| Valore di attenuazione | dB |
± 0,5 dB (< 10 dB) ± 1,0 dB (> 10 dB) |
0-30 | |
| Potenza di ingresso ottico massima | MW | 500 | 500 | |
| Max. PDI | dB | ≤ 0.1 | ≤ 0.1 | |
| Risultato di perdita | dB | PC | ≥ 45 | |
| UPC | ≥ 55 | |||
| APC | ≥ 60 | |||
| Temperatura di funzionamento | C | -30~+75 | -30~+75 | |
| Temperatura di conservazione | C | -40~+85 | -40~+85 | |

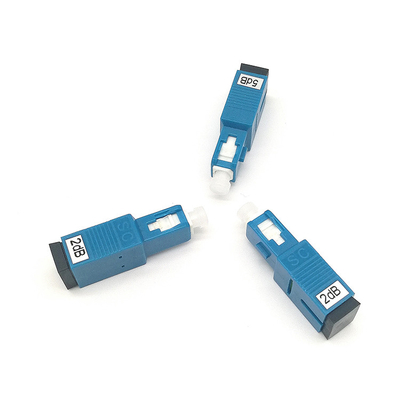

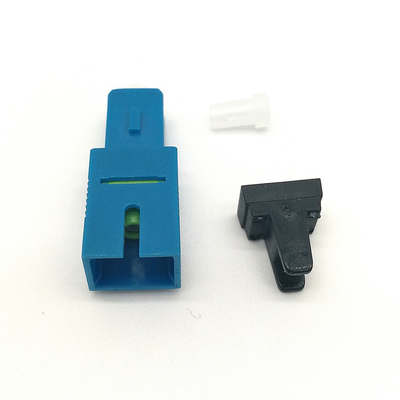

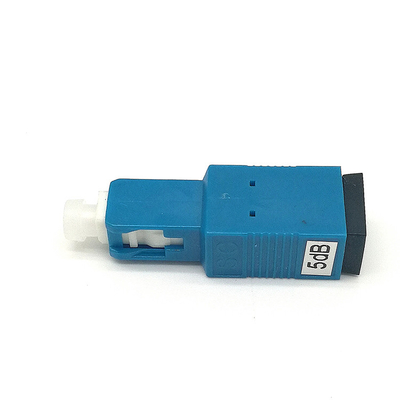

Immagine del prodotto
Immagine di fabbrica
