Dettagli:
Termini di pagamento e spedizione:
|
| Model No.: | CWDM DWDM FWDM | Product Name:: | 8 16 18 channel WDM CWDM DWDM Mux Demux Module |
|---|---|---|---|
| Operation Wavelength:: | 1310nm 1490nm 1550nm | Connector:: | FC SC UPC APC (OEM) |
| Case:: | ABS Box | Application:: | FTTH FTTB FTTX Network |
| Evidenziare: | WDM FWDM 1550nm,WDM FWDM,Filtro di scatola ABS WDM |
||

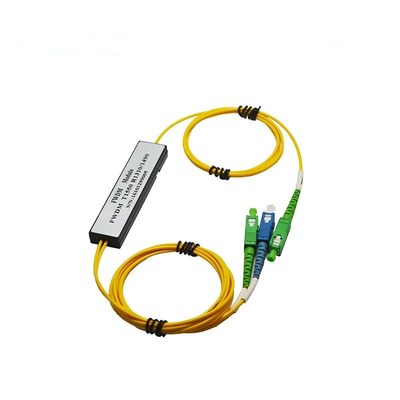

Equipaggiamento passivo ABS Box Filter WDM 1550nm FWDM

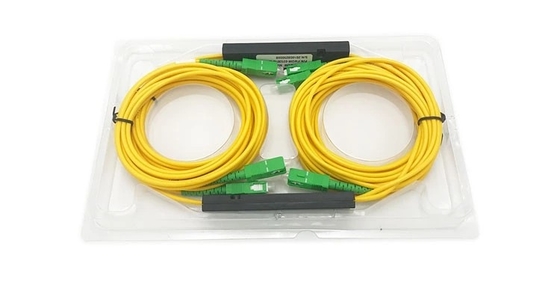

Equipaggiamento passivo ABS Box Filter WDM 1310/1490/1550nm FWDM
Descrizione
Fil multiplexatore a divisione di lunghezza d'onda (FWDM) basato su iltere è un tipo di multiplexatore WDM basato sulla tecnologia del filtro a pellicola sottile (TFF).Il FWDM combina o separa la luce a diverse lunghezze d'onda in un ampio intervallo di lunghezze d'onda ed è ampiamente utilizzato in EDFAPowerlink fornisce una serie di multiplexers FWDM per costruzioni FTTx.La nostra linea di prodotti FWDM copre diverse finestre di lunghezza d'onda comunemente utilizzate nei sistemi di fibra otticaTutti i multiplexers FWDM offrono una bassa perdita di inserimento, una bassa dipendenza dalla polarizzazione, un elevato isolamento e un'ottima stabilità ambientale.
Applicazioni
Sistema CWDM
Reti PON
Collegamenti CATV
Caratteristiche e vantaggi:
FWDM Filtro ottico 3 canali FC SC APC UPC FWDM 1310nm 1490nm 1550nm Filtro ottico
Ampia gamma di lunghezze d'onda
Basse perdite di inserimento
Isolamento di alto canale
Alta stabilità e affidabilità
| Parametro | Multiplexer | Demultiplizzatore |
| lunghezza d'onda centrale di funzionamento | 1270 nm 1610 nm | |
| Precisione della lunghezza d'onda centrale | ±0.5 nm | |
| Distanza tra i canali | 20 nm | |
| banda di passaggio a -0,5 dB | Minimo 13 nm | |
| Perdita di inserimento (dB) | pass < 0,6 dB, riflessione < 0,4 dB | |
| Uniformità del canale | Massimo 1 dB | |
| Riescita di canale | Massimo 0,3 dB | |
| Isolamento adiacente | N/A | Almeno 30 dB |
| Isolamento non adiacente | N/A | Almeno 40 dB |
| Sensibilità alla perdita di temperatura di inserimento | Massimo 0,003 dB/oC | |
| Cambiamento di temperatura della lunghezza d'onda | Massimo 0,002 nm/oC | |
| Perdita di temperatura di polarizzazione | Massimo 0,1 dB | |
| Dispersione in modalità di polarizzazione | Massimo 0,1 PS | |
| Direttiva | Almeno 50 dB | |
| Perdita di rendimento | Almeno 45 dB | |
| Gestione della potenza | 500 mW | |
| Intervallo di temperatura di funzionamento | - da 5 a 76oC | |
| Intervallo di temperatura di stoccaggio | - Da 40 a 85oC | |
