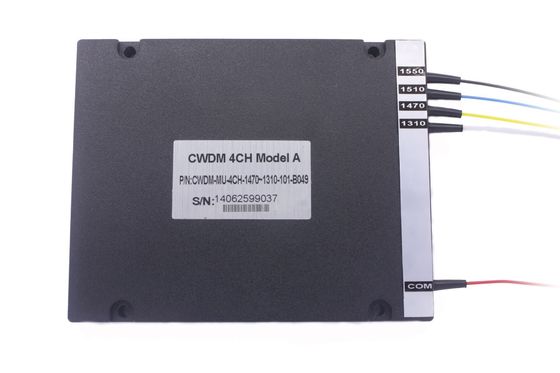

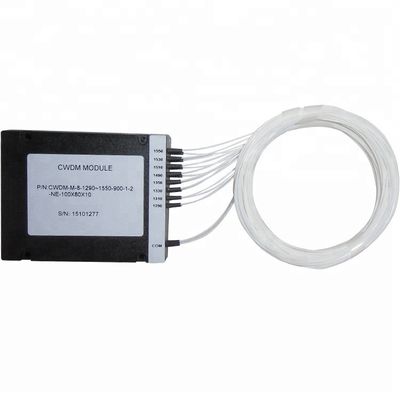

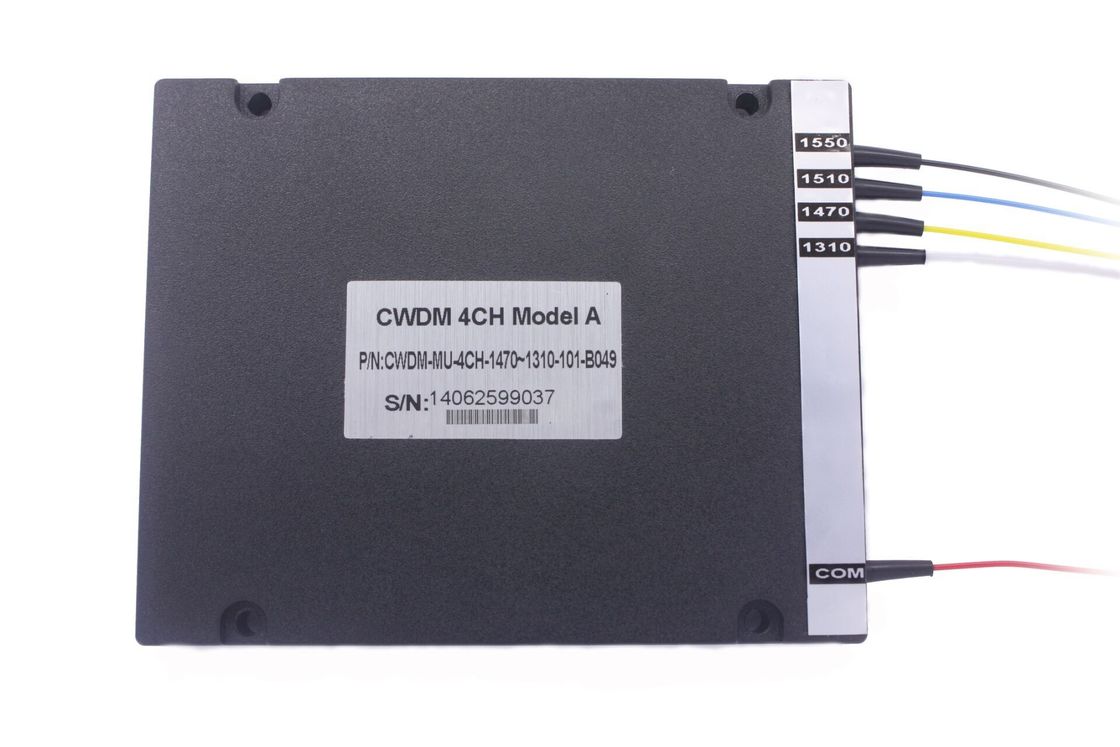

Bassa perdita di inserzione modulo CWDM DWDM a 16 canali FC SC LC
| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| High Light: | Modulo CWDM DWDM,CWDM DWDM SC LC,CWDM DWDM FC |
||
Modulo CWDM DWDM a bassa perdita di inserzione 16 canali FC SC LC
Modulo CWDM a 4,8,16,18 canali, comunicatore ottico in fibra explay WDM
Descrizione
Il multiplexer a divisione di lunghezza d'onda grezza (CWDM) utilizza la tecnologia di rivestimento sottile e il design proprietario del packaging micro-ottico con incollaggio di metalli senza flussante. Offre bassa perdita di inserzione, elevato isolamento dei canali, ampia banda passante, bassa sensibilità alla temperatura e percorso ottico senza epossidica. I nostri prodotti CWDM Mux Demux offrono fino a 18 canali di multiplexing su una singola fibra.
A causa della bassa perdita di inserzione necessaria nelle reti WDM, possiamo anche aggiungere “Skip Component” in un modulo CWDM Mux/Demux per ridurre l'IL come opzione. I tipi di package CWDM Mux/Demux standard includono: package in scatola ABS, package LGX e montaggio su rack 19” 1U.
Applicazioni
Sistema CWDM
Reti PON
Collegamenti CATV
Caratteristiche e vantaggi:
Elevato isolamento
Design compatto
Bassa perdita di inserzione, basso PDL
Elevata affidabilità e stabilità
Buona uniformità da canale a canale
Specifiche:
| Parametro | Valore | |||||
| Numero di canali | 2 | 4 | 8 | 16 | 18 | |
| Lunghezza d'onda centrale (nm) | Griglia ITU-T | |||||
| Larghezza di banda (@0,5 dB banda passante) (nm) | ITU-T ±6,5 | |||||
| Banda passante del canale (nm) | 20 | |||||
| I.L (dB) | Tip. | 1.2 | 1.6 | 2.2 | 3.2 | 3.8 |
| MAX. | 1.4 | 1.8 | 2.8 | 5.0 | 5.6 | |
| Ripple (dB) | ≤0.3 | |||||
| PDL (dB) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | |
| Isolamento (dB) | Canale adiacente | ≥30 | ||||
| Canale non adiacente | ≥45 | |||||
| Direttività (dB) | ≥50 | |||||
| R.L (dB) | ≥45 | |||||
| Temperatura di esercizio (℃) | -5~+75 | |||||
| Temperatura di stoccaggio (℃) | -40~85 | |||||
| Nota: 1. Tutti i dati sopra non includono i connettori 2. Per maggiori dettagli, si prega di contattare le nostre vendite |
||||||
-
