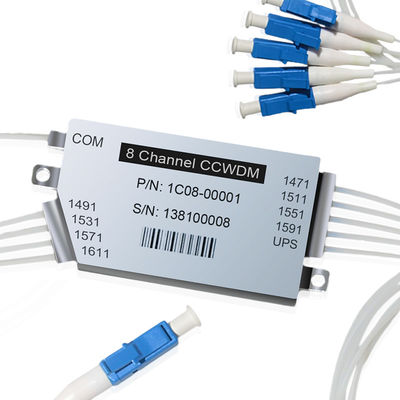

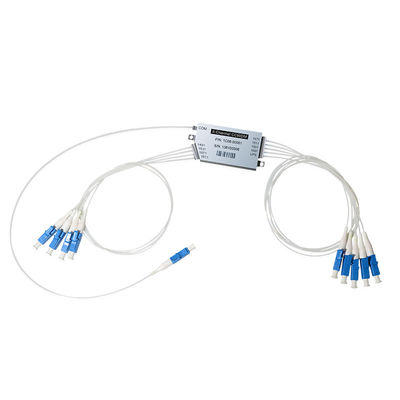

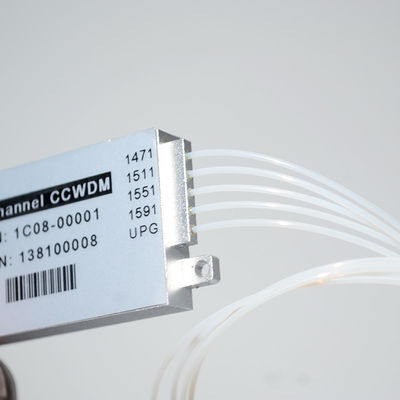

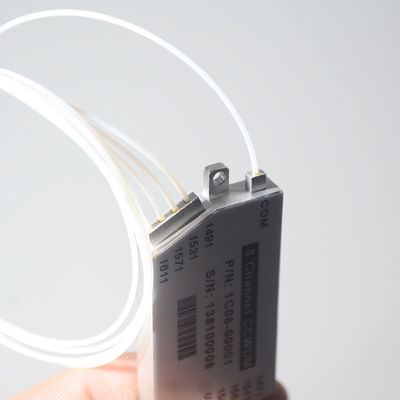

45 Db 4 CH Compact Mini CWDM per ricevitore ottico
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | Mini CWDM,CWDM compatto,45 Db 4 CH CWDM |
||
45 Db 4 CH Mini CWDM compatto per ricevitore ottico
Modulo Mux/Demux CCWDM a 4/8 canali 4/8-CH CWDM compatto Mini CWDM per ricevitore ottico
Descrizione
CY COM I multiplexer a divisione di lunghezza d'onda grezza (Mini CWDM, CWDM compatto, CCWDM) di dimensioni compatte sono moduli ottici integrati che utilizzano la piattaforma di banco ottico proprietaria di CY COM, in grado di migliorare significativamente le prestazioni ottiche, riducendo al contempo i costi di produzione. Rispetto al modulo CWDM standard comune, CY COM Mini CWDM ha dimensioni molto più ridotte. È possibile risparmiare molto spazio nell'applicazione e nel frattempo anche le prestazioni e i parametri sono migliori.
Tutti i moduli CWDM CY COM sono qualificati Telcordia. (Conforme a TELCORDIA GR-1221-CORE) La divisione di lunghezza d'onda grezza (CWDM) è una scelta eccellente per aumentare la capacità di banda mantenendo bassi i costi. La famiglia di moduli ABS a giunzione/pigtailed 6com, basata sulla tecnologia standard Thin Film Filter (TFF) con un packaging proprietario, offre le dimensioni dei componenti più piccole combinate con prestazioni e affidabilità eccezionali.
Caratteristiche
1) Bassa perdita di inserzione
2) Eccellente isolamento del canale
3) Elevata stabilità e affidabilità
4) Basso costo
5) Dimensioni compatte
Applicazioni
Aggiunta/rimozione canali CWDMCWDM
Collegamenti in fibra ottica CATV
Accesso alle reti LAN
Comunicazioni a breve distanza
Specifiche:
|
Parametri
|
Unità
|
Specifiche
|
||||
|
1
|
Intervallo di lunghezze d'onda operative
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Spaziatura dei canali
|
---
|
20nm
|
100GHz
|
||
|
3
|
Banda passante del canale (alla larghezza di banda di -0,5 dB)
|
nm
|
IUT ± 6,5
|
UT ± 0,125
|
||
|
4
|
Quantità di canali
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Ripple massimo della banda passante
|
dB
|
<0,35
|
<0,4
|
||
|
6
|
Perdita di inserzione massima del canale
|
dB
|
≤1,8
|
≤3,0
|
≤2,0
|
≤3,2
|
|
7
|
Isolamento minimo del canale adiacente
|
dB
|
>30
|
>25
|
||
|
8
|
Isolamento minimo del canale non adiacente
|
dB
|
>45
|
>35
|
||
|
9
|
Isolamento minimo del canale espresso
|
|
>13
|
>12
|
||
|
10
|
Perdita di ritorno minima
|
dB
|
≥45
|
|||
|
11
|
PDL massimo
|
dB
|
<0,1
|
<0,1
|
<0,20
|
<0,30
|
|
12
|
Sensibilità alla temperatura della perdita di inserzione
|
dB/℃
|
<0,005
|
|||
|
13
|
Spostamento della temperatura della lunghezza d'onda
|
nm/℃
|
<0,002
|
|||
|
14
|
Gestione della potenza massima
|
mW
|
300
|
|||
|
15
|
Direttività
|
dB
|
≥50
|
|||
|
16
|
Intervallo di temperatura di esercizio
|
℃
|
-40 a +80
|
|||
|
17
|
Intervallo di temperatura di stoccaggio
|
℃
|
-40 a +85
|
|||
|
18
|
Guaina in fibra e lunghezza della fibra
|
cm
|
Personalizza
|
|||
|
19
|
Dimensioni del pacchetto – 1
|
mm
|
100 * 80 * 10 o Personalizza
|
|||
|
20
|
Dimensioni del pacchetto – 2
|
mm
|
Compatibile con LGX
|
|||
|
21
|
Dimensioni del pacchetto – 3
|
mm
|
Montato su rack 19” 1U
|
|||
|
22
|
Tipo di connettore
|
--
|
SC/LC/FC o Personalizza
|
|||
|
23
|
Tipo di fibra e colore della guaina
|
|
G.652D / G.657 A1 (o Personalizza)
|
|||
-
