Connettore G657A1 UPC APC 1x8 Splitter Ottico in Fibra PLC
| Model Type: | 1*8 0.9mm Mini Steel PLC Fiber Optic Splitter | Port Configuration: | 1x2,1x4,1x8,1x16,1x32,1x64 |
| Directivity: | ≥55dB | Fiber Type: | G657A1 or as customers' order |
| Operating Waveleng: | 1260~1650nm | Application: | FTTH FTTB FTTX PON CATV |
| High Light: | separatore a fibra ottica del Plc 1x8,separatore dello SpA 1x8,separatore a fibra ottica del Plc 1x8 |
||
Connettore G657A1 UPC APC 1x8 Plc Fiber Optic Splitter

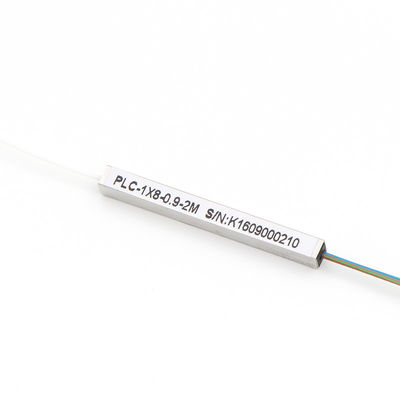

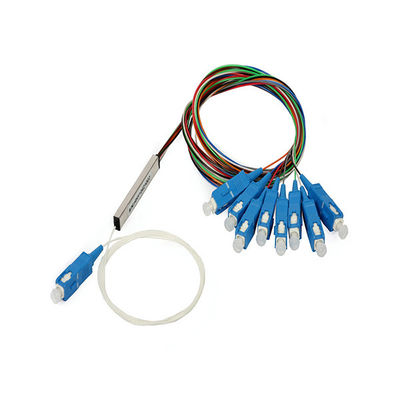

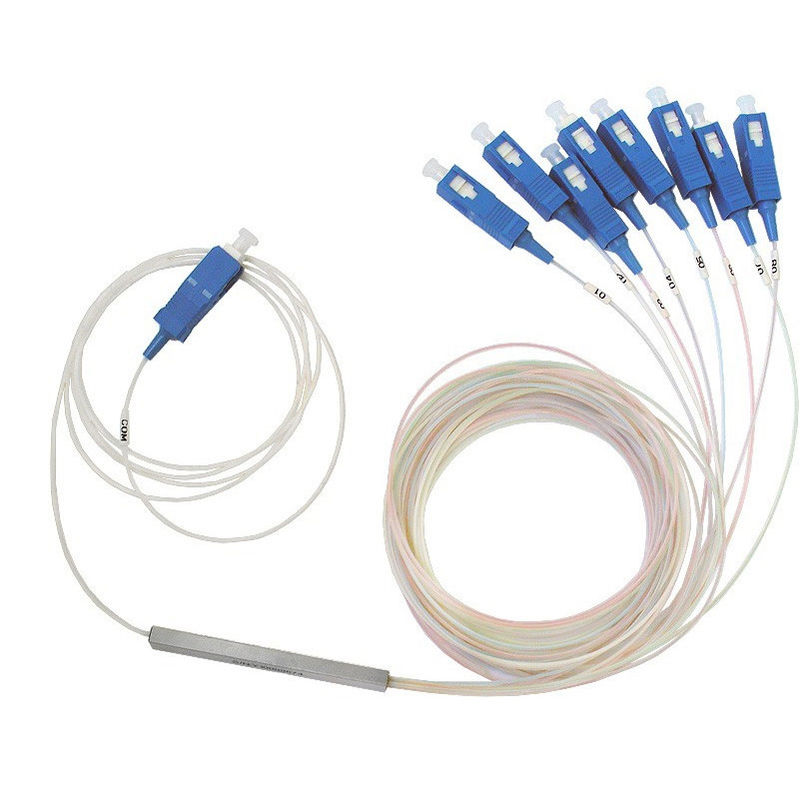

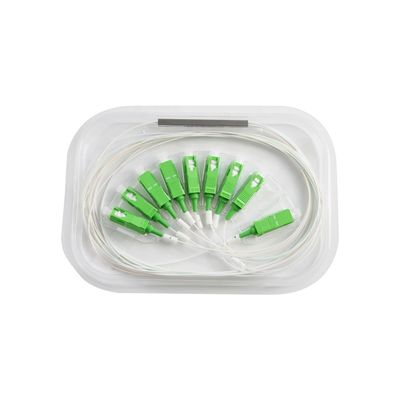

Splitter ottico in fibra 1x8 plc a 8 vie con connettore UPC APC, tubo in acciaio di fabbricazione
Descrizione:
- Gli splitter PLC (Planar Lightwave Circuits) sono sviluppati utilizzando circuiti a guida d'onda in vetro di silice e pigtail in fibra allineati, integrati all'interno di un pacchetto in miniatura. Gli splitter PLC offrono una soluzione a basso costo per la distribuzione del segnale ottico, con un fattore di forma ridotto e un'affidabilità superba.
Caratteristica:
* Meccanico eccellente, dimensioni ridotte
* Alta affidabilità
* Bassa perdita di inserzione e bassa perdita dipendente dalla polarizzazione
* Elevato numero di canali
* Eccellente stabilità ambientale e ampiamente utilizzato
Applicazione
* Implementazioni FTTx (GPON/BPON/EPON)
* Televisione via cavo (CATV)
* Reti locali (LAN)
* Apparecchiature di test
* Reti ottiche passive (PON
Specifiche
|
Specifiche splitter PLC 1xN
|
|||||||
|
Lunghezza d'onda operativa (nm)
|
1260~1650
|
||||||
|
Tipo di fibra
|
G657A1 o come da ordine dei clienti
|
||||||
|
Configurazione porte
|
1x2
|
1x4
|
1x8
|
1x16
|
1x32
|
1x64
|
1x128
|
|
Perdita di inserzione (dB)
|
3.8/4.0
|
7.1/7.3
|
10.2/10.5
|
13.5/13.7
|
16.5/16.9
|
20.5/21.0
|
23.8/24.2
|
|
Uniformità della perdita (dB)
|
0.4
|
0.6
|
0.8
|
1.2
|
1.5
|
2.0
|
2.5
|
|
Perdita dipendente dalla polarizzazione (dB)
|
0.2
|
0.2
|
0.2
|
0.25
|
0.3
|
0.35
|
0.4
|
|
Perdita dipendente dalla lunghezza d'onda (dB)
|
0.3
|
0.3
|
0.3
|
0.5
|
0.5
|
0.5
|
0.5
|
|
Perdita dipendente dalla temperatura (-40~85 ) (dB)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
Perdita di ritorno (dB)
|
55/50
|
||||||
|
Temperatura di esercizio
|
-40~+85
|
||||||
|
Direttività (dB)
|
≥ 55
|
||||||
|
Temperatura di stoccaggio
|
-40~+85
|
||||||
|
Specifiche splitter PLC 2xN
|
|||||||
|
Lunghezza d'onda operativa (nm)
|
1260~1650
|
||||||
|
Tipo di fibra
|
G657A1 o come da ordine dei clienti
|
||||||
|
Configurazione porte
|
2x2
|
2x4
|
2x8
|
2x16
|
2x32
|
2x64
|
2x128
|
|
Perdita di inserzione (dB)
|
4.0
|
7.6
|
11.0
|
14.4
|
17.5
|
21.0
|
24.5
|
|
Uniformità della perdita (dB)
|
0.6
|
1.0
|
1.2
|
1.5
|
1.8
|
2.2
|
2.5
|
|
Perdita dipendente dalla polarizzazione (dB)
|
0.2
|
0.2
|
0.3
|
0.3
|
0.35
|
0.4
|
0.4
|
|
Perdita dipendente dalla lunghezza d'onda (dB)
|
0.3
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
|
Perdita dipendente dalla temperatura (-40~85 ) (dB)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
Perdita di ritorno (dB)
|
55/50
|
||||||
|
Temperatura di esercizio
|
-40~+85
|
||||||
|
Direttività (dB)
|
≥ 55
|
||||||
|
Temperatura di stoccaggio
|
-40~+85
|
||||||
Informazioni per l'ordine
Tipo di splitter PLC-----Ingresso/Uscita-----Tipo di tubo di ingresso------Lunghezza del tubo di ingresso-----Tipo di tubo di uscita-----Lunghezza del tubo di uscita
-
