| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
| Fiber quality: | 24 / 36 / 48 / 72 / 96 / 144 | Color: | Yelllow/Orange/Aqua/Customized |

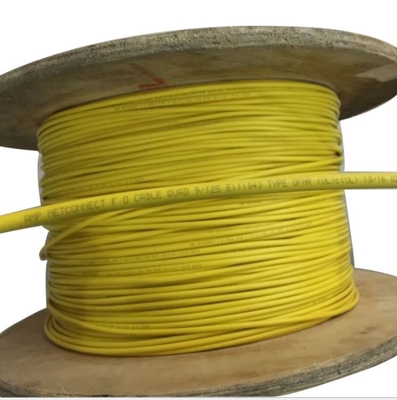

| Cable diameter: | 26.5±0.5 mm | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Certification: | ISO9001/CE/ROHS |
| High Light: | Cavo ottico OS1 OS2,Cavo ottico OM3 monomodale,Cavo ottico OM4 monomodale |
||
Cavo ottico monomodale 144 Core OM3 OM4 OS1 OS2
GJPFJY Cavo in fibra ottica breakout a tampone stretto 144 core monomodale multimodale LSZH Jacket
Descrizione:

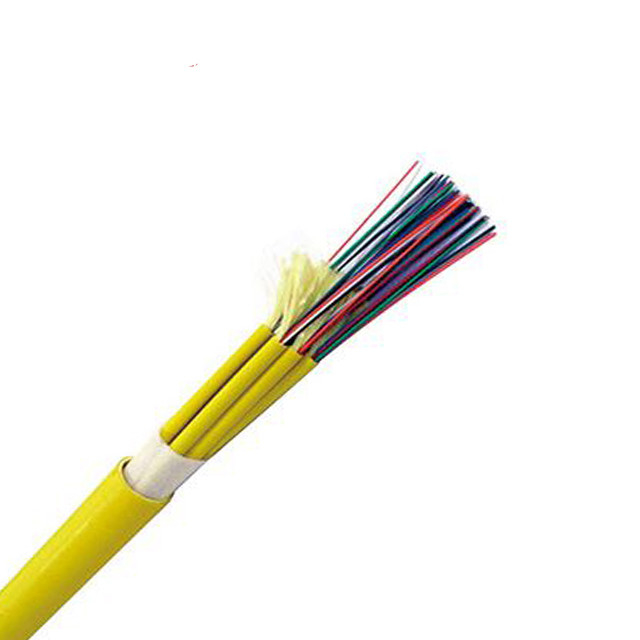

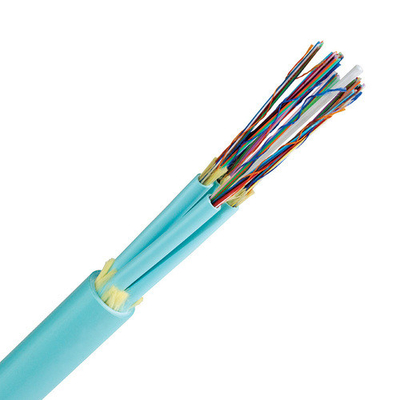

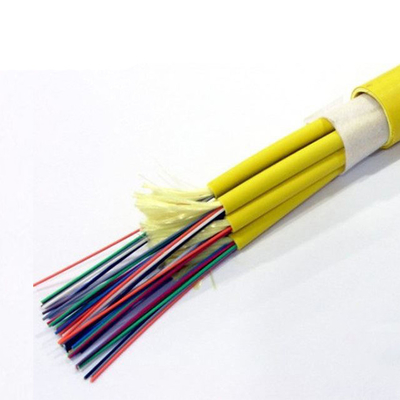

Il cavo Breakout ha singoli subcavi all'interno di una guaina esterna primaria del cavo e ogni fibra ha il proprio elemento di resistenza in aramide per il collegamento del connettore. È il cavo in fibra più facile da installare dove si desidera la terminazione diretta dei connettori alle subunità e il collegamento diretto a pannelli e apparecchiature.
Caratteristiche:
Buona prestazione impermeabile.
Guaina a basso fumo, zero alogeni e ignifuga.
Diametro più piccolo, struttura semplice, leggerezza ed elevata praticità.
La fibra speciale a bassa sensibilità alla curvatura fornisce una trasmissione dati ad alta larghezza di banda.
Nuovo design a flauto, facile da spelare e giuntare, semplifica l'installazione e la manutenzione.
Applicazione:
Ampiamente utilizzato nella rete di accesso FTTH
Rete di telecomunicazioni
Reti CATV
Reti di comunicazione dati
Rete locale
Apparecchiature di trasmissione, dati vocali
Interconnessione tra apparecchi
Cavo di giunzione e connettori in fibra ottica
Connessione per componenti ottici passivi e attivi
Varie soluzioni di cablaggio per interni. Particolarmente utilizzato in buone condizioni di posa.
Scheda tecnica:
| Tipo di cavo | Nucleo in fibra | Sub unità | Diametro del cavo (MM) | Resistenza alla trazione (N) | Resistenza allo schiacciamento (N) | Raggio di curvatura minimo (MM) | |||||
| Conteggio fibre | Conteggio unità | Diametro (MM) | Breve termine | Lungo termine | Breve termine | Lungo termine | Dinamico | Statico | |||
| GJPFJV | 24 | 6 | 4 | 4.5 | 13.8 | 1200 | 600 | 1200 | 600 | 20D | 10D |
| GJPFJV | 36 | 6 | 6 | 4.5 | 16.8 | 1600 | 800 | 1200 | 600 | 20D | 10D |
| GJPFJV | 48 | 12 | 4 | 5.5 | 16.8 | 1600 | 800 | 1200 | 600 | 20D | 10D |
| GJPFJV | 72 | 12 | 6 | 5.5 | 19.9 | 2000 | 1000 | 1200 | 600 | 20D | 10D |
| GJPFJV | 96 | 12 | 8 | 5.5 | 23.2 | 3500 | 1700 | 1200 | 600 | 20D | 10D |
| GJPFJV | 144 | 12 | 12 | 5.5 | 26.5 | 4000 | 2000 | 1200 | 600 | 20D | 10D |
Caratteristica:
Elevata densità di fibre, grande capacità e struttura compatta
Struttura all-media, priva di interferenze elettromagnetiche
Design scientifico e ragionevole, rigorosa tecnologia di elaborazione e buone prestazioni del prodotto
Il materiale della guaina esterna presenta il vantaggio della resistenza alla corrosione, impermeabilità, ritardante di fiamma e protezione ambientale.
| Articoli | Unità | Specifiche |
| Tensione (lungo termine) | N | 500 |
| Tensione (breve termine) | N | 1300 |
| Schiacciamento(Lungo termine) | N/10cm | 300 |
| Schiacciamento (breve termine) | N/10cm | 1000 |
| Raggio di curvatura minimo (dinamico) | mm | 20D |
| Raggio di curvatura minimo(Statico) | mm | 10D |
| Temperatura di esercizio | ℃ | -20~+60 |

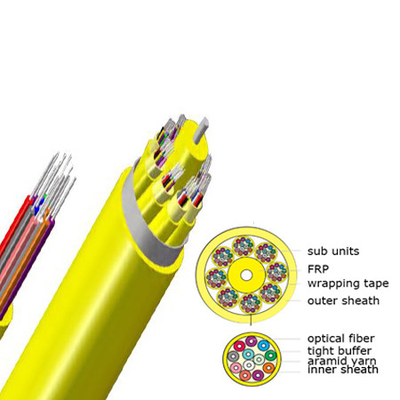

Il cavo a più nuclei I prende diversi cavi simplex (fibra a tampone stretto da 900 µm con elemento di resistenza in filo di aramide) come subunità che sono intrecciate attorno all'elemento di resistenza centrale per formare l'anima del cavo, quindi estruso con una guaina in PVC. Altri materiali della guaina, come LSZH, sono disponibili su richiesta.
