24 Core LSZH 850nm 1300nm Multi Fiber Optic Cable
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
| Fiber quality: | 2 / 4 / 8 / 10 / 12 /24 | Color: | Yelllow/Orange/Aqua/Customized |
| Cable diameter: | 13±0.5 mm for 24core | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Certification: | ISO9001/CE/ROHS |
| High Light: | Cable multifibra ottica da 1300 nm,Cavo multifibra ottica da 850 nm,Cavo ottico LSZH a 24 nuclei |
||
24 Core LSZH 850nm 1300nm Multi Fiber Optic Cable
GJFPV Singlemode Multimode Breakout RFP Forza Tight Buffer Cavo in fibra ottica LSZH Jacket
Discrizione:

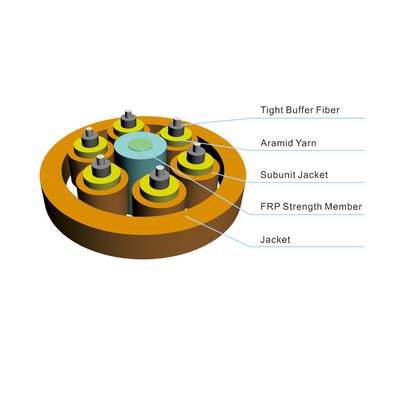

Cable break-out utilizzare un cavo simplex (Φ900μm fibra tampone stretta, filato di aramide come elemento di resistenza) come sottounità.Una plastica rinforzata da fibre (FRP) si trova al centro del nucleo come elemento di resistenza non metallicaLe sottounità sono bloccate attorno al nucleo del cavo e il cavo è completato da una giacca in PVC o LSZH (Low smoke, Zero halogen, Flame-retardant).
Caratteristiche:
Fibra tampone stretta e struttura secca, conveniente da installare e mantenere.
L'elevata resistenza del componente di resistenza del filato di aramide garantisce un'eccellente resistenza alla trazione;
Diametro più leggero e piccolo, ritardatore di fiamma, facilmente separabile ed eccellente morbidezza;
La struttura dei componenti non metallici a strascico assicura al cavo una maggiore resistenza alla trazione.
Il materiale della giacca esterna ha molti vantaggi come anti-corrosione, anti-acqua, anti-radiazione ultravioletta, ritardante della fiamma e innocuo per l'ambiente, ecc.
Applicazione:
Ampiamente utilizzato nelle reti di accesso FTTH
Rete di telecomunicazioni
Reti CATV
Reti di comunicazione dati
Rete di area locale
Equipaggiamento di trasmissione, dati vocali
Interconnessione tra apparecchi
Fibra ottica e connettori
Connessione per componente ottico passivo e attivo
Diverse soluzioni di cablaggio per interni, particolarmente utilizzate in buone condizioni di posa.
Tipo di fibra: G.652D, G.657A1 o G.657A2 fibra monomodo e OM1, OM2, OM3, OM4 fibra muffa muti.
| Tipo di fibra | Attenuazione | Larghezza di banda di lancio eccessiva | Larghezza di banda modale effettiva | Lunghezza del collegamento Ethernet 10 GB/S | Raggio di piegatura min | |
| Condizioni | 1310/1550 nm | 850/1300 nm | 850/1300 nm | 850 nm | 850 nm | |
| Unità | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G652D | 0.36/0.22 | 16 | ||||
| G657A1 | 0.36/0.22 | 10 | ||||
| G657A2 | 0.36/0.22 | 7.5 | ||||
| 50/125 | 30,010 | ≥ 500/500 | 30 | |||
| 62.2/125 | 30,010 | ≥ 200/500 | 30 | |||
| OM3 | 30,010 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 | |
| OM4 | 30,010 | ≥3500/500 | ≥ 4700 | ≥ 550 | 30 | |
| B1-OM3 | 30,010 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 7.5 | |
| B1-OM4 | 30,010 | ≥3500/500 | ≥ 4700 | ≥ 550 | 7.5 | |
Struttura e specifiche tecniche
| Codice del cavo |
Diametro del cavo (mm) |
Peso del cavo (kg/km) |
(N/100 mm) |
Resistenza alla frantumazione (N/100 mm) |
|||
| Giacca in PVC | Giacca LSZH | A breve termine | A lungo termine | A breve termine | A lungo termine | ||
| 4 | 7.4±0.5 | 50 | 56 | 440 | 130 | 1000 | 300 |
| 6 | 8.4±0.5 | 66 | 74 | 660 | 200 | 1000 | 300 |
| 8 | 9.8±0.5 | 91 | 101 | 660 | 200 | 1000 | 300 |
| 12 | 12.4±0.5 | 140 | 155 | 660 | 200 | 1000 | 300 |
| 18 | 12.4±0.5 | 140 | 155 | 1320 | 400 | 1000 | 300 |
| 24 | 14.4±0.5 | 181 | 201 | 1320 | 400 | 1000 | 300 |
| 36 | 16.4±0.5 | 208 | 255 | 1320 | 400 | 1000 | 300 |
| 48 | 19 ± 0.5 | 280 | 344 | 1320 | 400 | 1000 | 300 |
Nota:Questa scheda può essere utilizzata solo come riferimento,ma non come supplemento al contratto.
