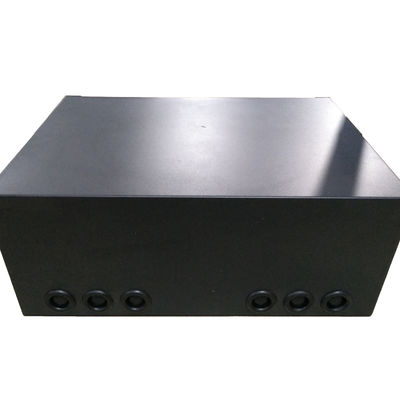

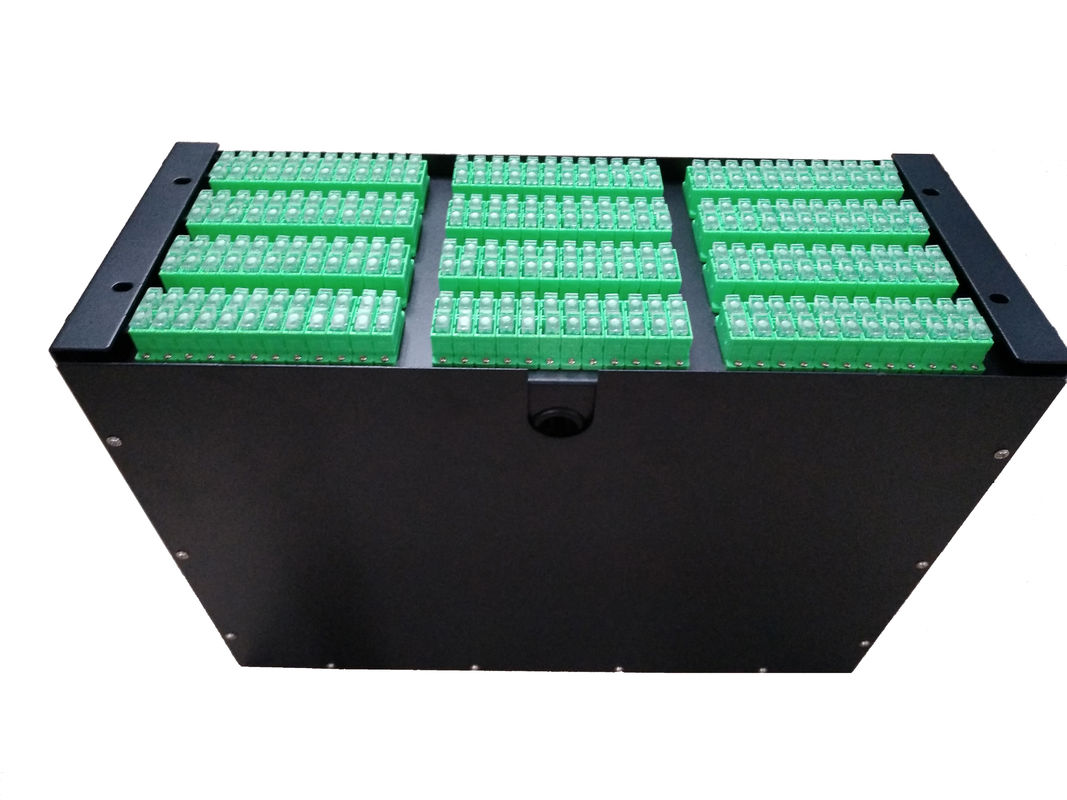

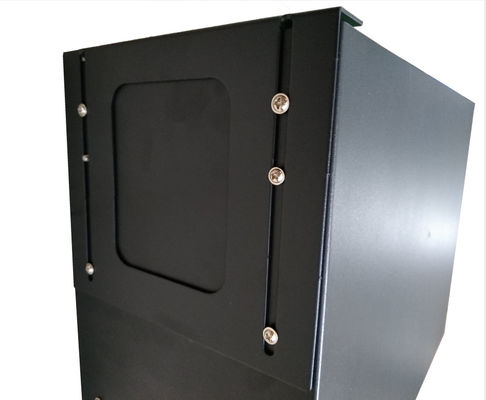

Pannelli patch ODF 4U per montaggio su rack con 288 core SC Duplex

Pannelli patch per montaggio su rack ODF duplex SC a 288 core 4U

Pannello patch per montaggio su rack in fibra ottica con adattatori duplex SC a 288 core 19" 4 U con guida scorrevole

Introduzione:


I pannelli patch in fibra ottica di tipo cassetto scorrevole in metallo sono l'apparecchiatura ausiliaria per il cablaggio terminale nella rete di comunicazione a trasmissione in fibra ottica, adatta per la giunzione diretta di cavi ottici interni

e la connessione di derivazione, e la protezione della fibra.

Completo di adattatori SC/APC e pigtail, le orecchie per il montaggio su rack sono fissate sulla scatola con viti in fabbrica, quando si costruisce in loco, prenderlo e installarlo sul rack.


Caratteristiche:

• Applicabile nella terminazione e nella struttura standard da 19",

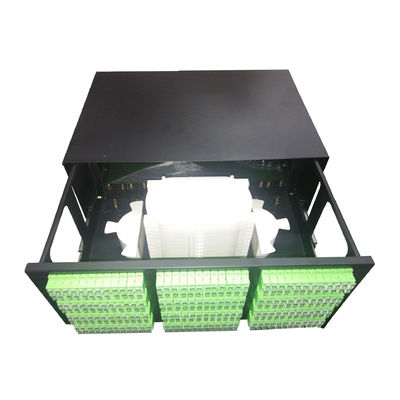

• Design scorrevole in metallo
• montaggio su rack nel telaio di distribuzione ottica ODF
• Adatto per adattatori FC, SC, ST, LC, E2000
• Lamiera di acciaio laminato a freddo, con verniciatura elettrostatica
• Dimensioni della scatola: 430*300*6U

Pannello patch Struttura

Include 3 parti: corpo scatola, componenti interni, connettore in fibra ottica protettore.

1. Corpo scatola

comodo da aprire e installare, avere messa a terra ad alta tensione dispositivo per il componente metallicos.

2. Icomponenti interni principalmente 3 elementi:

A. supporto: il corpo della struttura interna, utilizzato per il supporto interno;

B. Vassoio di giunzione: per memorizzare il connettore in fibra ottica, pezzo di proteziones e la fibra rimanente,

la rimanente lunghezza della fibra ottica≥1,6 m, curva raggio≥37,5 mm, hanno anche un'osservazione per identificare la fibra;

C. dispositivo fisso: per fissare il guaina del cavo ottico, elemento di rinforzo e cablaggio pigtail.

Protezione parti di connettori in fibra ottica: manicotto e pressacavo in gomma

Applicazione:

1. Telecomunicazioni
2. CATV
3. LAN e WAN
4. Rete
5. Banda larga

Specifiche
