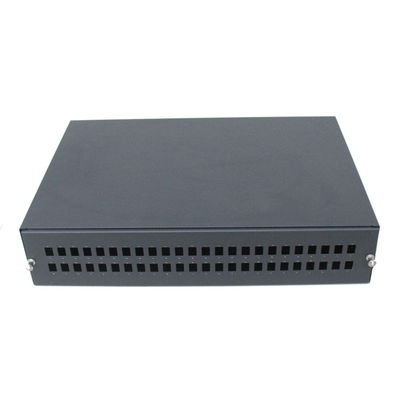

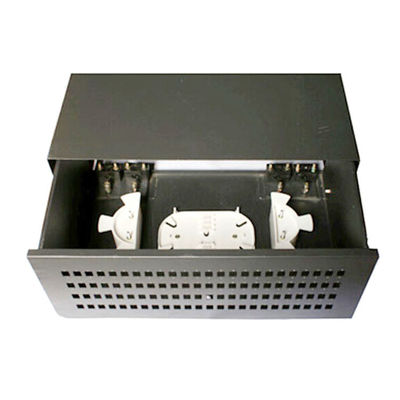

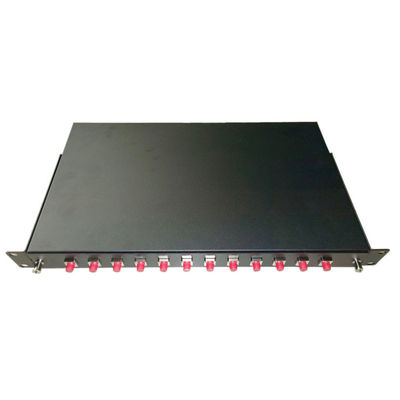

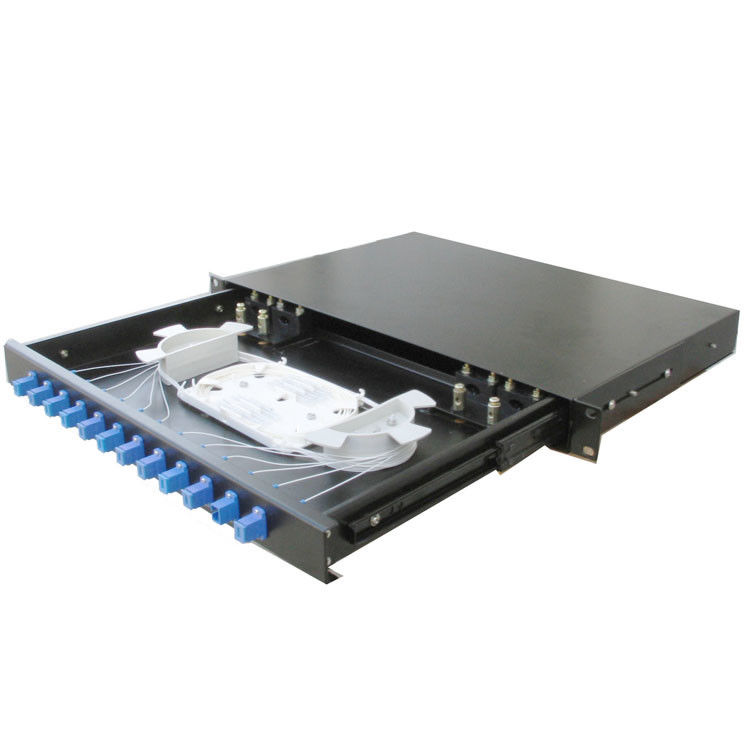

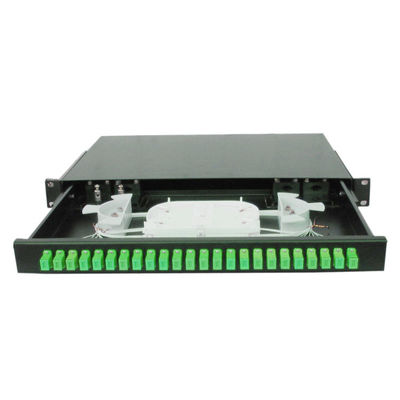

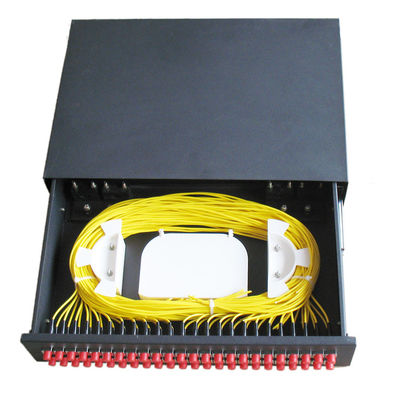

Pannello patch rack-mount standard 19'' con struttura a cassetto scorrevole 12-192core con adattatore FC SC LC ST
Applicazione:
Il prodotto può essere utilizzato sul terminale dei cavi ottici, diversi tipi e strutture, il cui
diametro è entro 18 mm () vassoio.
Caratteristiche strutturali:
- Tutti gli indici di proprietà sono conformi allo standard nazionale YD/T925—1997.
- Il corpo utilizza lamiera di acciaio laminato a freddo. Forte forza adesiva, artistico e durevole.
- Design distintivo di 1-2 ingressi cavi e uscita fibra di 1-24 core assicura flessibilità.
- Gli ingressi dei cavi sono sigillati con NBR resistente all'olio per aumentare la flessibilità. Gli utenti possono scegliere di forare l'ingresso e l'uscita.
- Vassoio di fusione della fibra sovrapposto e unità di terra isolante separata rendono la disposizione dei core, espandendo la capacità e il cavo-terra flessibile, comodo e sicuro.
- Principali specifiche tecniche:
- Dimensioni esterne: (lunghezza×larghezza×altezza) 430x250x1U
Peso: 3,5 kg
raggio di curvatura della fibra ottica: ≥40mm
perdita extra del vassoio della fibra: nessuna
lunghezza della fibra rimanente nel vassoio: ≥1,6 m
capacità della fibra: 48 core
temperatura di esercizio: - 400C ~ + 600C
resistenza alla pressione laterale: 500N
resistenza agli urti: 750N
IV, Operazioni
Sbucciare il cavo, togliere l'involucro esterno e interno, così come il tubo di contratto allentato, e lavare via il grasso di riempimento, lasciando 1,1～1,6 m di fibra e 20～40 mm di anima in acciaio.
Fissare la scheda di pressatura del cavo e il cavo, così come l'anima in acciaio di rinforzo del cavo.
Condurre la fibra nel vassoio di fusione e collegamento, fissare il tubo termoretraibile e il tubo fuso a una delle fibre di collegamento. Dopo aver fuso e collegato la fibra, spostare il tubo termoretraibile e il tubo fuso e fissare il bastoncino di rinforzo in acciaio inossidabile (o quarzo), assicurarsi che il punto di collegamento sia al centro del tubo di alloggiamento. Riscaldare il tubo per farli diventare uno. Mettere il giunto protetto nel vassoio di posa della fibra (un vassoio può posare 12 core).
Stendere la fibra rimanente nel vassoio di fusione e collegamento in modo uniforme e fissare la fibra di avvolgimento con fascette di nylon. Utilizzare i vassoi dal basso verso l'alto. Dopo che tutta la fibra è stata collegata, coprire lo strato superiore e fissarlo.
Posizionarlo e utilizzare il filo di terra in conformità con il piano del progetto.

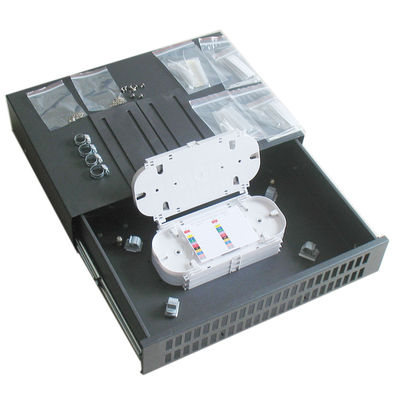

Lista di imballaggio
corpo principale della custodia del terminale: 1 pezzo panno abrasivo per lucidatura: 1 pz
segno di fusione e collegamento: 1 pz
manicotto termoretraibile: 2～24 pezzi
fascetta: 4～24 pezzi
Specifiche:
Tipo
GPZ/JJ-CLA
Dimensioni (mm)
430*250*1U/2U/3U/4U
Adattatore adatto
FC/LC/SC/ST,APC/UPC/PC
Capacità fibra (core)
12,24,48,,96 (la piastra del pannello può essere cambiata)
| (kg) |
Lamiera di acciaio laminata a freddo |
| 24 |
Tipo |
| Dimensioni (mm) |
Capacità massima (core) |
| Osservazione |
GPZ/JJ-CLASC12 |
| 430*250*1U |
12 |
Lamiera di acciaio laminata a freddo, con verniciatura elettrostatica, adatta per adattatori FC, SC, ST, LC.
| (kg) |
24 |
GPZ/JJ-CLA2SC24 |
48 |
| GPZ/JJ-CLAFC24 |
430*250*2U |
48 |
Informazioni sull'imballaggio: |
|
Dimensioni scatola interna |
|
(mm) |
| (kg) |
Dimensioni imballaggio |
(mm) |
Peso
| (kg) |
N./cartone
29,0 kg
|
5
GPZ/JJ-CLAFC24
|
485*420*350
29,0 kg
|
5
GPZ/JJ-CLAFC24
|
GPZ/JJ-CLA2SC24 |
| GPZ/JJ-CLAFC24 |
475*335*130 |
6,2 kg |
500*355*550 |
26,3 kg |
4 |
|
|
|
|
|
|
|
|
