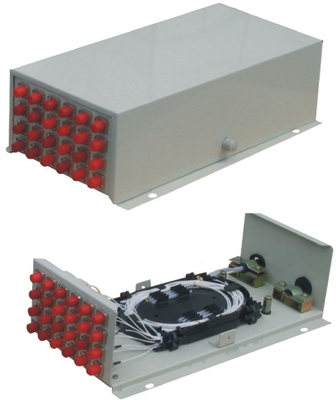

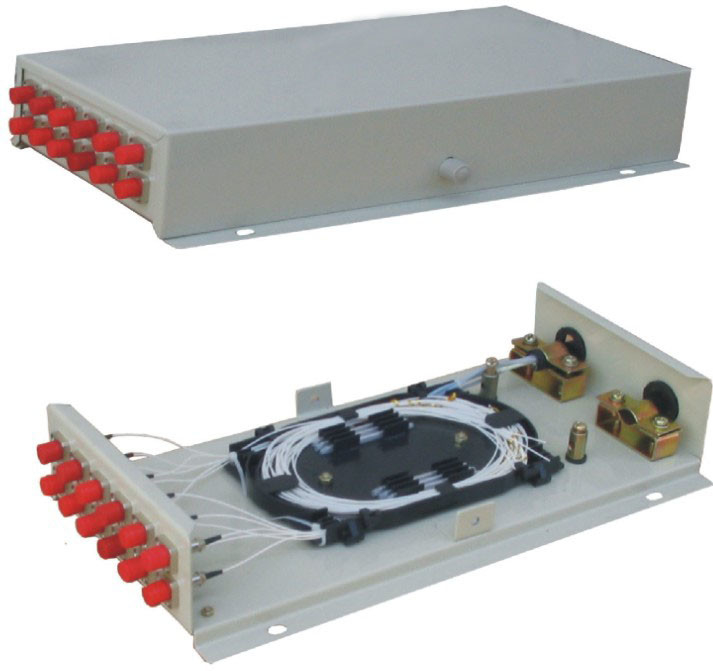

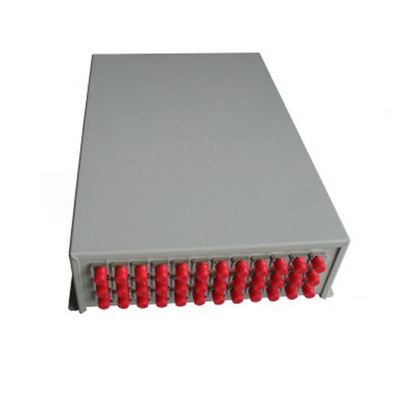

Scatola di giunzione ottica FC ST ROSH da parete a 48 core

48 scatola di giunzione ottica FC ST ROSH montata a parete

Fibra ottica GPZ-48A,12 core, 24 core, 48 core.

Applicazione:

Il prodotto può essere utilizzato sul terminale dei cavi ottici, di diversi tipi e strutture, il cui diametro è entro 18 mm.

Caratteristiche strutturali

1Tutti gli indici di proprietà sono conformi allo standard nazionale YD/T814-1996.

2. Il corpo utilizza lamiere di acciaio laminato a freddo, e la superficie utilizza la tecnica della plastica a soffiatura scura.

3Il design caratteristico di 1 ′′2 ingresso di cavo e di 1 ′′48 uscita di fibra assicura flessibilità.

4L'ingresso e l'uscita del cavo sono sigillati con NBR resistente all'olio per aumentare la flessibilità.

5La sovrapposizione del vassoio di fusione delle fibre e l'unità di terra isolante separata rendono la disposizione dei nuclei, ampliando la capacità e la terra dei cavi flessibile, comoda e sicura.

Principali specifiche tecniche

1. Dimensioni esterne: (lunghezza × larghezza × altezza) 330×183×70/100

2Peso:10,7/2 kg

3. raggio di avvolgimento della fibra ottica: ≥ 40 mm

4. perdita supplementare di vassoio di fibre: nessuna

5. lunghezza della fibra lasciata nel vassoio: ≥1,6 m

6. capacità di fibra: 48 nuclei

7. temperatura di lavoro: - 400C ~ + 600C

8. resistenza alla pressione laterale: 500N

9. resistenza agli urti:750N

Operazioni

1. Sgomberare il cavo, togliere l'alloggiamento esterno e interno, così come il tubo di contrazione allentato, e lavare il grasso di riempimento, lasciando fibra da 1,1 ∼1,6 m e nucleo di acciaio da 20 ∼40 mm.

2- fissare la scheda di pressione del cavo e il cavo, nonché il cavo rinforzare il nucleo di acciaio.

3. Guida la fibra nel vassoio di fusione e di connessione, fissare il tubo di contratto di calore e tubo fuso a una delle fibre di connessione.spostare il tubo di contrazione del calore e il tubo fuso e fissare il bastone di core rinforzato in acciaio inossidabile (o quarzo).,assicurarsi che il punto di collegamento è al centro del tubo di alloggiamento. riscaldare il tubo per fare i due in uno.Metti il giunto protetto nel vassoio di posa della fibra.(un vassoio può mettere 12 nuclei)

4. Metti la fibra sinistra nel vassoio di fusione e di connessione uniformemente, e fissare la fibra di avvolgimento con lacci di nylon.coprire lo strato superiore e fissarlo.

5- Posizionalo e usa il filo di terra secondo il piano del progetto.

6- Chiudi il coperchio. Può essere installato sul muro o in linea orizzontale.
