Dettagli:
Termini di pagamento e spedizione:
|
| Splitter: | 2:32,2:16 | Dimension: | φ230*550 |
|---|---|---|---|
| Cable diameter: | φ7-φ22 | Cable port: | 4 in ,4 out |
| Capacity of splice tray: | 24 Single fiber | Max qty of splice tray: | 6 |
| Max capacity: | 144 Single fiber | Material: | MPP |
| Sealing structure: | Heat shrinkable sealing structure silicon gum material | ||
| Evidenziare: | Contenitore a fibra ottica aerea,PLC Splitter Fiber Optic Enclosure,Contenitore per fibra ottica MPP |
||

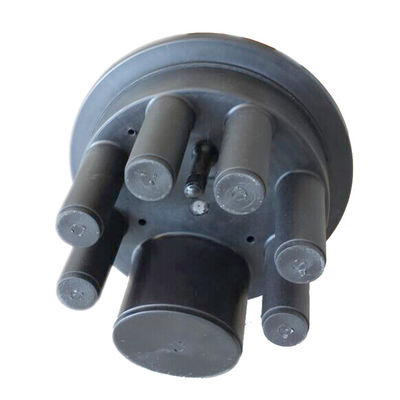

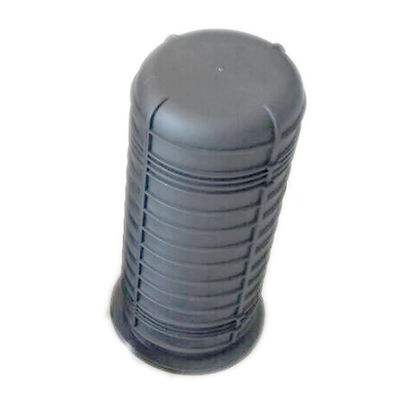

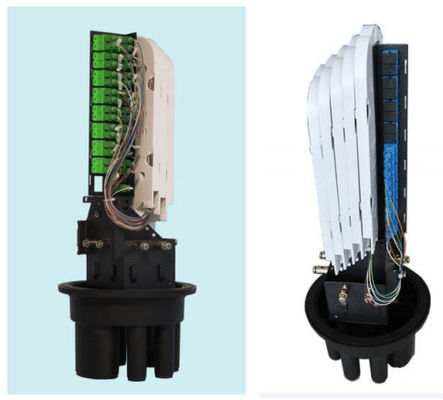

PLC Splitter IP65 Confinamento a fibra ottica montato a parete

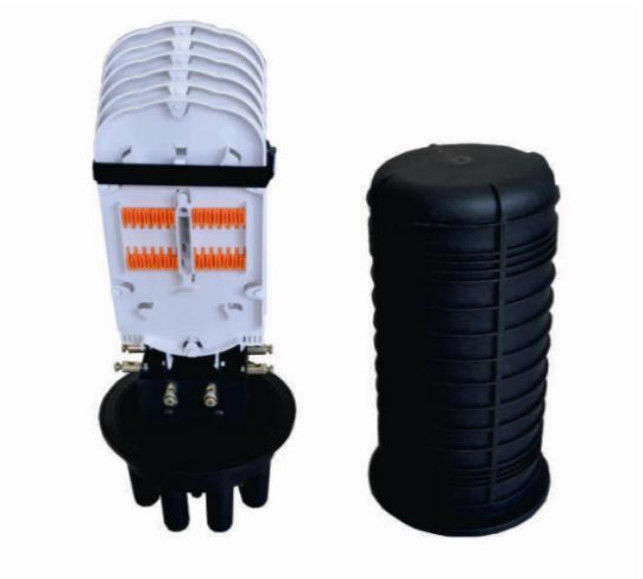

GJS-M7/RS Chiusura di cupola in fibra ottica con splitter PLC
Descrizione
Applicazione
Un tipo di serie di chiusure a cupola, utilizzate per la connessione diretta durante il processo di trasmissione della fibra ottica e che forniscono protezione per la connessione congiunta, con 6 piccoli fori rotondi per cavi e 1 grande fori per cavi;tenuta termicamente sigillata con involucro riscontrabile termicamenteCon buone prestazioni di tenuta, l'installazione semplice e la vasta gamma di applicazioni sono la scelta migliore per la connessione in fibra ottica.
Prodotto Caratteristiche
Tutti gli indicatori funzionali sono conformi alla norma nazionale YD 814.1-2004 per la scatola di distribuzione.
4 porte di ingresso e 4 porte di uscita; 1 grande e 6 piccoli fori circolari, che possono entrare ed uscire dai cavi ottici Φ7~Φ22.
Il corpo esterno della scatola è realizzato in plastica ingegneristica ad alta resistenza, ha caratteristiche di peso ridotto, elevata resistenza meccanica, anti invecchiamento, forte resistenza alla corrosione, resistenza alle fulmini,e lunga durata.
Il vassoio di fusione della struttura impilata e il dispositivo di messa a terra di isolamento indipendente rendono la configurazione del nucleo di fibra ottica, l'espansione e la messa a terra del cavo flessibili, convenienti e sicure.
Il vassoio di splicing è dotato di slot di splicing e di un supporto per il splitter PLC, che può essere configurato in qualsiasi momento in base alle esigenze di connessione di linea diretta o ramificata.
Tecnico Indice
Raggio di curvatura della fibra: ≥ 40 mm
Perdite aggiuntive del disco ottico: ≤ 0,01 dB
Intervallo di temperatura: - 40 °C ~ + 65 °C
Anti pressione laterale: ≥ 2000N / 10 cm
Resistenza agli urti: ≥ 20N.m.
Livello di protezione: IP65
Classificazione del prodotto
| Tipo | GJS-M7/RS |
| Dimensione ((mm) | ¢230 * 320/440 |
| Diametro del cavo (mm) | ¢7 ¢22 |
| Ingresso del cavo | 4 dentro e 4 fuori |
| Capacità del vassoio di fusione | 24 (singolo nucleo) |
| Quantità massima di vassoio di fusione | 6 |
| Capacità massima | 144 (singolo nucleo) |
| dimensione del cartone esterno ((mm) |
540*485*465/4 pezzi |
| Corpo del caso | 1 set |
| connettore a poli | 2 pezzi |
| tubo compressibile a calore (piccolo) | 6 pezzi |
| Tubo ondulato (oval) | 1 pc |
| Splicing sleeve, ((L=40mm) | secondo il tipo |
| filo di messa a terra ((L=120mm) | 1 pc |
| cartolina di filiale | 1 pc |
| Fogli di stagno | 2 pezzi |
| di acciaio inossidabile | 8 pezzi |
