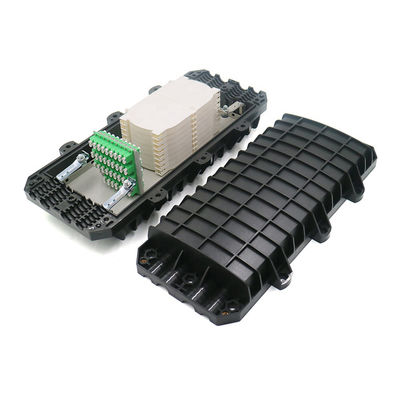

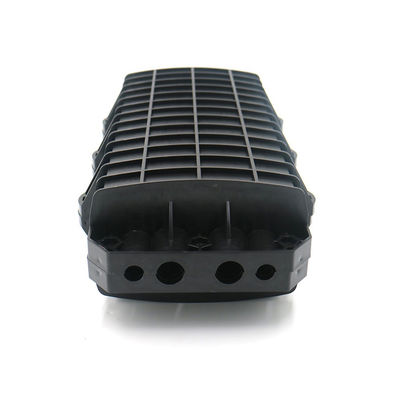

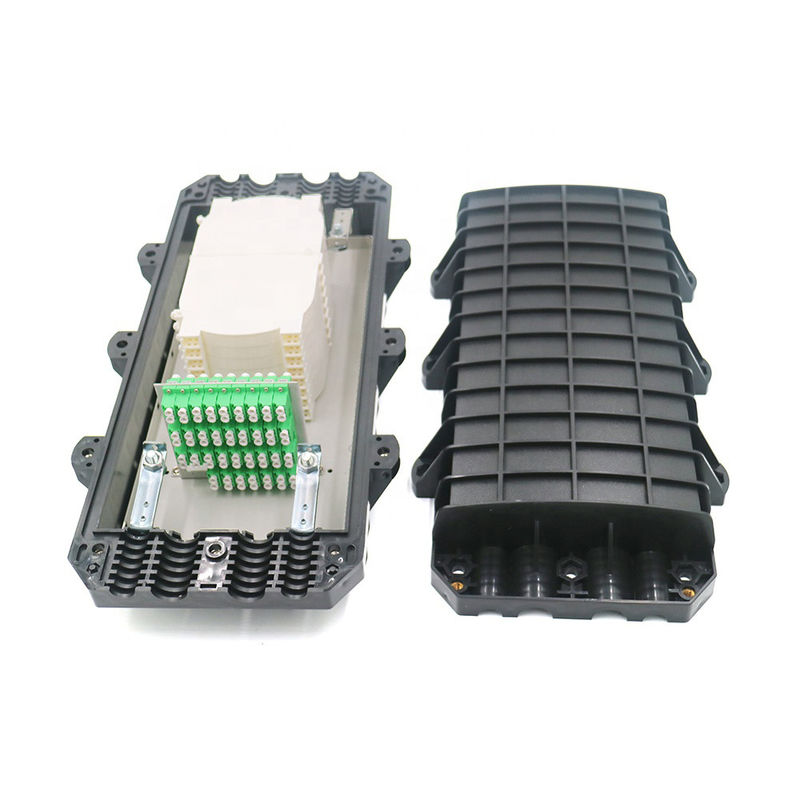

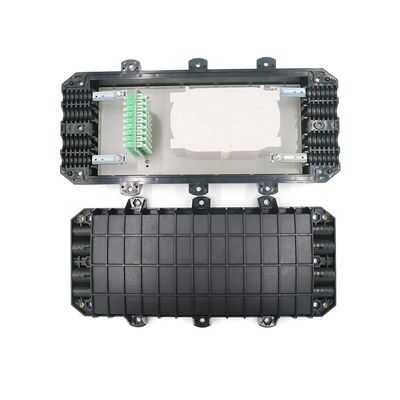

1X16 SC Simplex LC Duplex Fibra Ottica
| Splitter: | 2pc of 1*16 | Dimension: | 465 x250x240mm |
| Type: | Racks & Enclosure | Adapter: | SC Simplex and LC Duplex |
| Capacity of splice tray: | 24 Core | Max qty of splice tray: | 8 |
| Max capacity: | 192 fibers | Material: | ABS |
| High Light: | 1X16 Casella di giunzione in fibra ottica,Contenitore di giunzione in fibra ottica ABS,1X16 SC Confinamento comune simplesso |
||
1X16 SC Simplex LC Duplex Fibra Ottica
Chiusura in linea in fibra ottica 192 Core LC APC Joint Box Chiusura di splice del cavo in fibra ottica GJS ((04) 7C
Caratteristiche:
* La cassa è realizzata in plastica ingegneristica ad alta intensità importata (ABS) e modellata con plastica da stampo sotto alta pressione.con i vantaggi di un peso minore, elevata intensità meccanica, resistenza alla corrosione, antitondenza e lunga durata di vita.
* Il corpo è sigillato con gomma di silicio, l'ingresso del cavo utilizza un blocco di silicio, sigillazione affidabile, facile da aprire e mantenere.
* 4 in 4 out, capacità massima 192 core (fibre singole)
* Lo loop opzionale del cavo (Φ7,Φ14,Φ20) consente all'utente di scegliere un diametro esterno diverso in base alle condizioni reali, aumenta l'affidabilità dell'ingresso del cavo sigillato.
* un vassoio di fusione delle fibre sovrapposto e un'unità di terra isolante separata rendono la disposizione dei nuclei, ampliando la capacità e la terra dei cavi flessibile, comoda e sicura.
* il componente metallico esterno e l'unità di fissaggio sono realizzati in acciaio inossidabile, quindi possono essere utilizzati ripetutamente in ambienti diversi.
Se il diametro del cavo è inferiore al diametro del cerchio del cavo,prima legare il punto di fissaggio del cavo con nastro adesivo fino al diametro è sufficienteAllora sistemalo.
* condurre la fibra nel vassoio di fusione e di connessione, fissare il tubo di contratto termico e il tubo di fusione termico a una delle fibre di connessione.spostare il tubo di contrazione termico e il tubo di fusione termico e fissare il bastone di core rinforzato in inossidabile (o quarzo) , assicurarsi che il punto di collegamento sia al centro del tubo di alloggiamento. riscaldare il tubo per fare i due in uno. mettere il giunto protetto nel vassoio di posa della fibra. ((un vassoio può mettere 24 core)
* posizionare uniformemente la fibra sinistra nel vassoio di fusione e di connessione e fissare la fibra di avvolgimento con lacci di nylon.
Dopo che tutte le fibre sono state collegate, coprite lo strato superiore e fissatelo.
* posizionarlo e utilizzare il filo di terra in conformità con il piano di progetto.
* sigillamento del supporto del cavo vicino all'ingresso della chiusura di splice e dell'articolazione degli anelli del cavo con nastro adesivo.
le prese non utilizzate con tappe, con parti concave esposte della tappa sigillate con nastri.Poi mettere viaggi di sigillamento nel solco di sigillamento sui lati del guscio e lubrificare la parte concava di ingresso del corpo tra le due parti del guscio. Poi chiudere le due parti del guscio e stringere con bulloni in acciaio inossidabile. i bulloni devono essere avvitati strettamente con forza equilibrata.
* secondo le esigenze di posa, posizionare e fissare lo strumento di appesa.
|
Modello
|
SP-GJS-(04) 7C
|
|
Dimensioni esterne
|
465 × 250 × 240 mm
|
|
Peso
|
40,7 kg
|
|
raggio di avvolgimento della fibra ottica
|
≥ 40 mm
|
|
perdite extra del vassoio di fibre
|
≤ 0,01 dB
|
|
lunghezza della fibra lasciata nel vassoio
|
≥1,6 m
|
|
Capacità di fibra (singola)
|
192 nuclei
|
|
temperatura di funzionamento
|
- 40°C ~ + 70°C
|
|
resistenza alla pressione laterale
|
≥ 2000N / 10cm
|
|
resistenza agli urti
|
≥ 20N.m.
|
-
