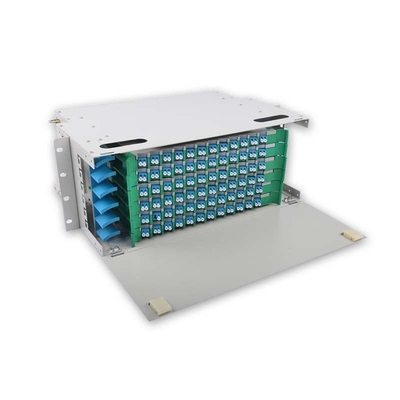

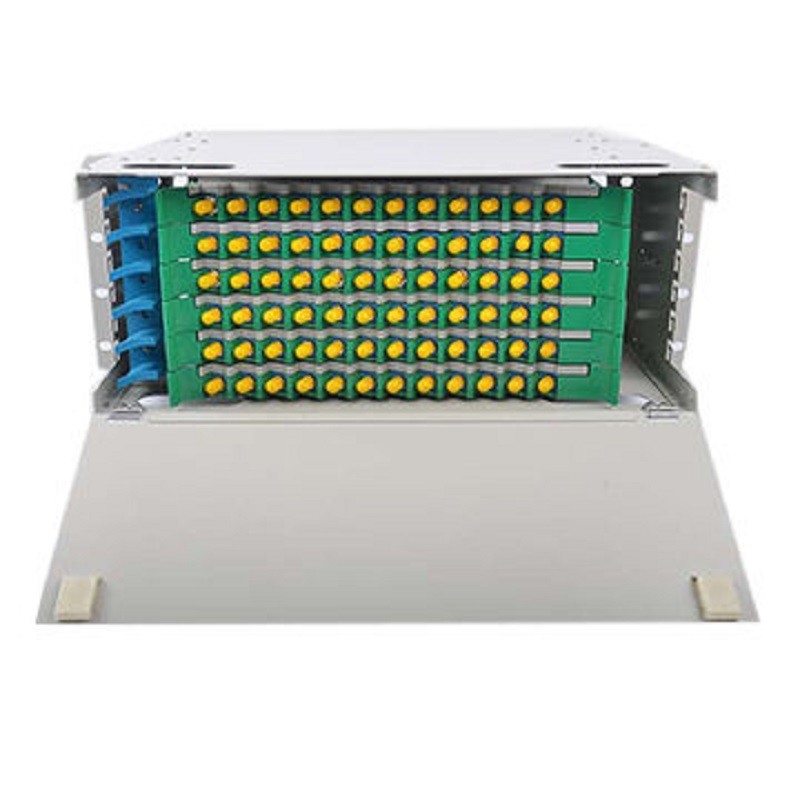

FTTX 144 Port Outdoor ODF Optical Distribution Frame
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | Armadio di distribuzione ottica ODF per esterni,ODF per esterni a 144 porte,Armadio di distribuzione ottica FTTX |
||
FTTX 144 Port Outdoor ODF Optical Distribution Frame
Grandi capacità 72 96 144 porta ODF in fibra ottica esterna/panele di patch per il quadro principale di distribuzione
Introduzione
La scatola terminale in fibra ottica può essere applicata nella connessione di rami della terminazione della fibra, funzionando come scatola di distribuzione, struttura standard, montaggio su rack, disponibile per l'installazione di FC,SC,ST,Adaptatori LC.
Caratteristiche strutturali
L Tutti gli indici di proprietà sono conformi alla norma nazionale YD/T9251997.
L Il corpo utilizza lamiere di acciaio laminato a freddo Forte forza adesiva, artistica e durevole.
L'esclusivo design di ingresso di 1-2 cavi e uscita di fibra di 1-24 nuclei garantisce flessibilità.
L'ingresso del cavo è sigillato con resistenza all'olio NBR per aumentare la flessibilità.
L'inclusione di un vassoio di fusione delle fibre e di un'unità di terra isolante separata rendono la disposizione dei nuclei, ampliando la capacità e la terra dei cavi, flessibile, comoda e sicura.
Specifiche tecniche
Dimensioni esterne: (lunghezza × larghezza × altezza) 430x300x1U/2U
Radius di avvolgimento della fibra ottica: ≥ 40 mm
Perdita aggiuntiva del vassoio di fibre: nessuna
Lunghezza della fibra lasciata nel vassoio: ≥1,6 m
Capacità della fibra: 48 nuclei
Temperatura di lavoro: - 400 °C ~ + 600 °C
Resistenza alla pressione laterale: 500N
Resistenza agli urti:750N

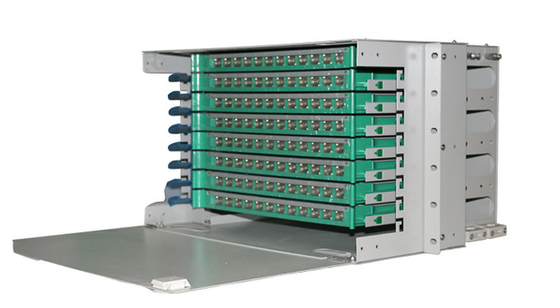

Cornice di distribuzione in fibra ottica montata su rack
| Modello | Numero di nuclei | Altezza | Dimensione ((cm) | Peso ((kg) |
| ODF-R144 | 144 | 7U | 49x30,5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30,5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30,5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30,5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30,5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30,5x8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
