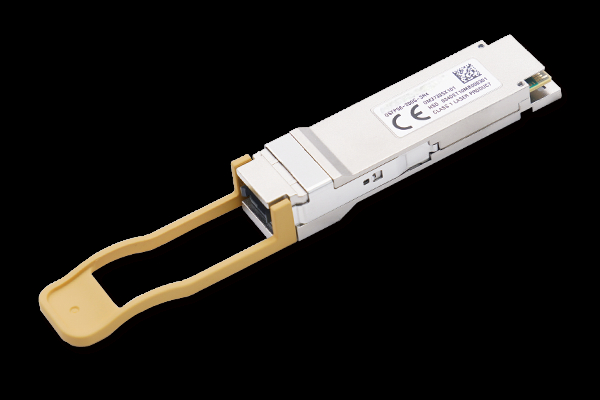

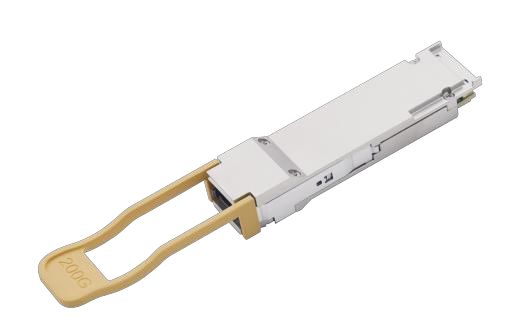

Modulo ricetrasmettitore QSFP56 200GE SR4 100M OM4 & 70M OM3

OM3738SX101 è un parallelo full-duplex 200GE Quad Small Form Factor Pluggable. (QSFP56) modulo ottico progettato per la comunicazione di dati multi-lane a corto raggio. Il modulo ottico utilizza un formato di modulazione dell'ampiezza di impulso a 4 livelli (PAM4). offre quattro corsie di dati basate sulla tecnologia VCSEL/PD a 850 nm e è in grado di di una velocità di trasmissione aggregata di 200GE su 100 m OM4 MMF o 70 m OM3 MMF.

È conforme alle norme IEEE 802.3cd 200GBASE SR4, IEEE 802.3bs 200GAUI-4 Le funzioni di diagnostica digitale sono disponibili tramite l'interfaccia I2C, come specificate dalle interfacce di gestione CMIS4.0.

Figura 2-1: Diagramma del blocco del ricevitore

Figura 3-1: Dimensioni meccaniche OM3738SX101

• QSFP56 con presa a caldo
• Conforme alla norma IEEE 802.3cd 200GBASE-SR4
• Conforme alla norma IEEE 802.3bs 200GAUI-4
• Interfaccia di gestione CMIS4.0 conforme
• Funzioni di diagnostica digitale
• Modulo trasmettitore full-duplex a 4 canali
• 212.5 Gbps di velocità di bit aggregata
• lunghezza massima del collegamento di 70 m OM3, 100 m OM4 con FEC
• Contenitore singolo MPO-12 APC/UPC
• Dissipazione massima di potenza < 5 W
• Intervallo di temperatura della cabina di funzionamento da 0°C a 70°C
• Fornitore di alimentazione singolo da 3,3 V
• RoHS 2 conforme

• 200G Ethernet
• Rete del Data Center
