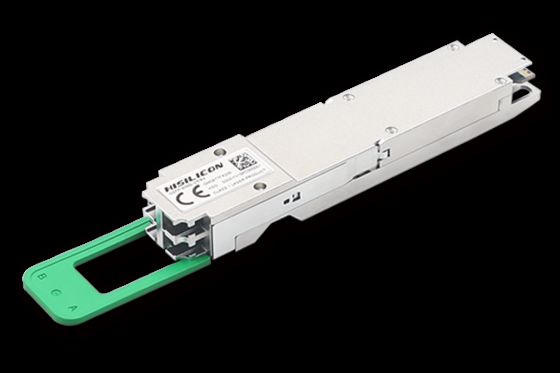

modulo trasmettitore OSFP 800G 2 x FR4 per applicazioni in data center e reti cloud

OM3877FX200 è un modulo ricetrasmettitore progettato per l'uso in collegamenti a 800 Gigabit fino a 2 km. È adatto per applicazioni in data center e reti cloud. È conforme allo standard 100G Lambda MSA e CMIS 5.2. Le funzioni di diagnostica digitale sono disponibili tramite l'interfaccia I2C.

Questo modulo può convertire dati elettrici a 8 canali da 106,25 Gbps in segnali ottici a 8 canali da 106,25 Gbps e multiplexarli in due canali per la trasmissione ottica a 850 Gbps. Allo stesso modo, demultiplex otticamente un ingresso a 850 Gbps in segnali a 8 canali e li converte in dati elettrici di uscita a 8 canali sul lato ricevitore.

È stato progettato per soddisfare le condizioni operative esterne più severe, tra cui temperatura, umidità e interferenze EMI. Può anche essere utilizzato come breakout 2 x 400GE per moduli 400G-FR4.

Figura 2-1 Diagramma a blocchi del ricetrasmettitore

Figura 3-1 Dimensioni meccaniche di OM3877FX200 (modulo OSFP di tipo 2)

• Velocità di trasmissione aggregata di 850 Gbps
• Design del pacchetto non ermetico
• Design MUX/DeMUX a 2 x corsie CWDM4
• Connettore LC duplex doppio
• Consumo energetico massimo 17 W
• Alimentazione singola a 3,3 V
• Trasmissione fino a 2 km su fibre monomodali con FEC
• Conforme a OSFP MSA rev5.0
• Conforme a 100G Lambda MSA
• Conforme a 802.3cu
• Conforme all'interfaccia di gestione OIF CMIS 5.2
• Conforme a OIF-CEI-112G-VSR-PAM4
• Conforme a RoHS 2

• Ethernet 800G
• Rete di data center
