Dettagli:
Termini di pagamento e spedizione:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

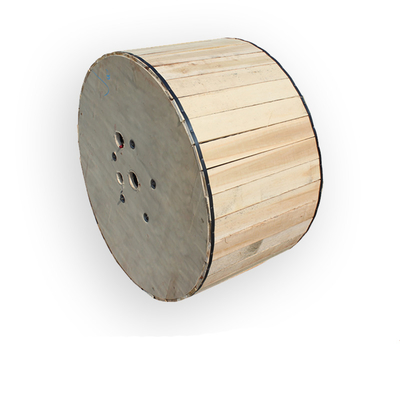

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Certificazione: | ISO9001/CE/ROHS |
| Evidenziare: | Cavi in fibra ottica ADSS,Cavi in fibra ottica ADSS,Cavi in fibra ottica ADSS |
||

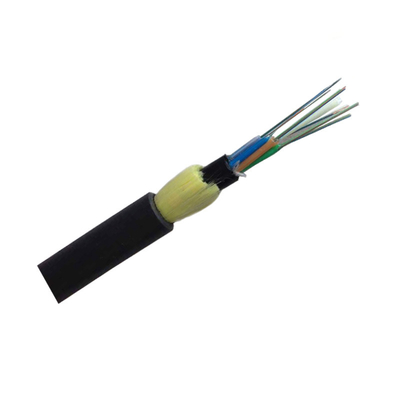

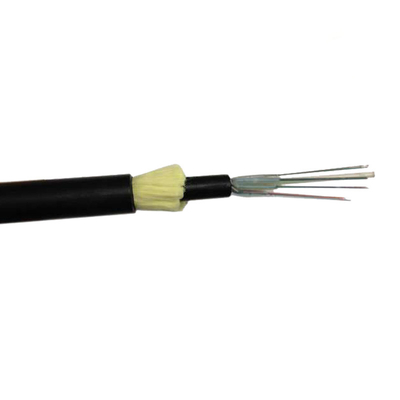

Cable esterno a tubo libero centrale non metallico ADSS Fibra ottica LSZH Jacket SM G652D
Discrizione:
Tutti i cavi ADSS in fibra ottica dielettrica autoportante sono a fili di tubo sciolto.i tubi sono riempiti con un riempimento impermeabileI tubi (e i riempitivi) sono stratificati attorno a un FRP (Fibra rinforzata di plastica) come centrale non metallica.il componente di resistenza in un nucleo di cavo compatto e circolare.
Dopo che il nucleo del cavo è riempito con composto di riempimento.dopo aver applicato uno strato di filati di aramide sul lato internocon una guaina come elemento di resistenza, il cavo è completato con una guaina esterna PE o AT (anti-tracking).
Caratteristiche:
1La struttura non metallica fornisce un buon isolamento, un'eccellente resistenza ai fulmini.
2Un design adeguato, un controllo preciso della lunghezza in eccesso della fibra e un processo distinto di stranding rendono il cavo
eccellenti proprietà meccaniche e ambientali.
3Capacità anti-elettromagnetismo.
4. utilizzare filati di aramid ad alta intensità come componente anti-tiratura, resistenti, leggeri e di piccolo diametro, adatti
per diverse condizioni climatiche e durata dell'installazione.
5Protezione speciale della guaina esterna AT (Anti-Track), forte capacità anti-corrosione elettrica.
Applicazione:
1Telecomunicazioni a lunga distanza, LAN in zona ad alta tensione o accesso alla rete di telecomunicazione;
2Per il sistema di trasmissione di potenza, molte aree di tuono e alta inerenza elettromagnetica.
Fogli dati:
| Rif. di diametro esterno mm | Peso di riferimento kg/km |
Tensione di lavoro massima KN: |
Tensione di lavoro massima ammissibile KN: |
Forza di rottura KN: |
Strumento di resistenza CSA mm2 | Modulo di elasticità KN/mm2 | Coefficiente di espansione termica × 10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | - Zero.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | - Zero.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - Zero.8 |
Caratteristica:
1. Può essere installato senza spegnere l' energia
2. eccellente prestazione AT. Il massimo induttivo al punto di funzionamento della guaina AT può raggiungere 25KV
3Peso leggero e diametro ridotto riducono il carico causato dal ghiaccio e dal vento e il carico sulle torri e sugli appoggi.
4- Grandi lunghezze di lunghezza e la più grande lunghezza è superiore a 1000 m
5. Buone prestazioni di resistenza alla trazione e temperatura
6La durata di vita è di oltre 30 anni.
Struttura

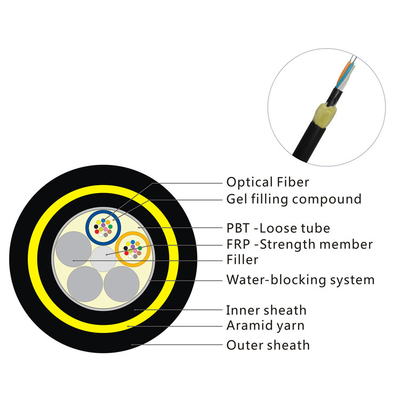

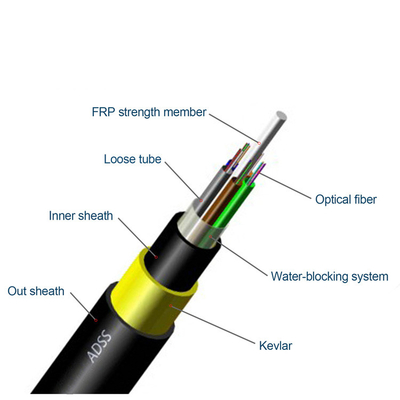

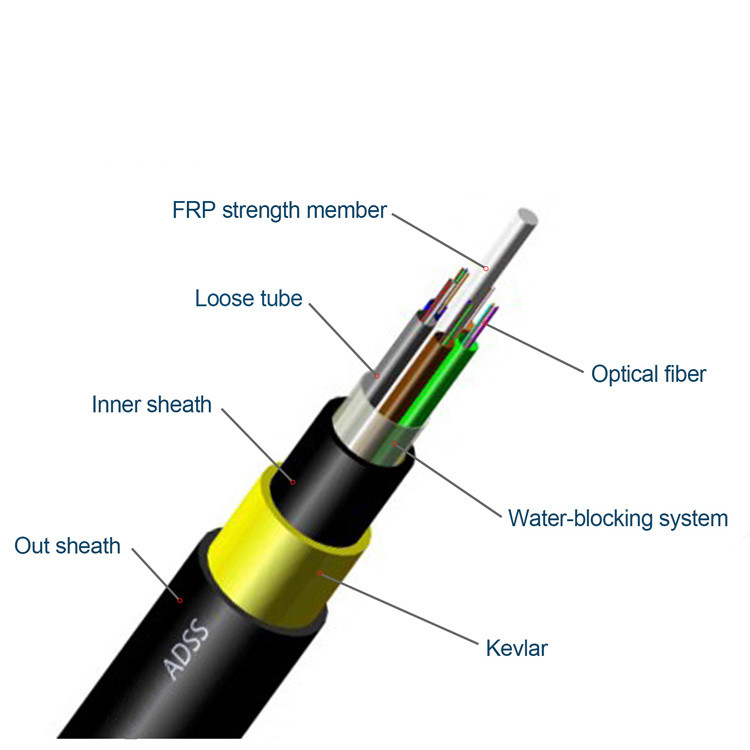

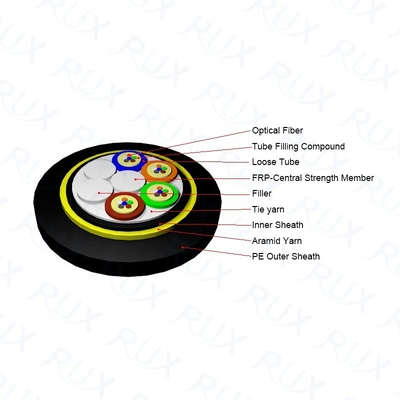

ADSSè bloccato nel tubo.Le fibre vengono posizionate in un tubo sciolto di plastica ad alto modulo.I tubi sono riempiti con un composto di riempimento resistente all'acqua.
I tubi (e i riempitivi) sono bloccati intorno al FRP(Fibra rinforzata di plastica), come elemento di resistenza centrale non metallico in un nucleo di cavo compatto e circolare.è coperto da un sottile involucro interno di polietilene (PE)Dopo che due strati di filati di aramide sono applicati in due direzioni sulla guaina interna come elemento di resistenza, il cavo viene completato con una guaina esterna PE o AT (anti-tracking).
