Bundle SC/UPC a SC/UPC con diramazione da 1310nm in fibra ottica
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Cores quantity: | 12 | ||
| High Light: | Jumper ottico SC/UPC a SC/UPC,Jumper in fibra ottica da 1310nm,Jumper ottico con diramazione |
||
SC/UPC a SC/UPC Bundle Branch Jumper in fibra ottica da 1310 nm
1. Caratteristica
1. Alta perdita di rendimento
2. Basse perdite di inserimento
3. cordone di patch Passato RoHS, ISO9001
4. giacca LZSH o PVC
5. CCTC A Tipo Ferrule in fibra ottica
Cordoni per cerotti generali
2.Applicazione
1) Camere di comunicazione
2) e).FTTH(Fibra per la Casa)
3).LAN(Rete locale)
4) e).FOS(sensore a fibra ottica)
5),Sistema di comunicazione in fibra ottica
6) attrezzature di connessione e trasmissione in fibra ottica
7) Prontezza al combattimento di difesa
3. Specifica
| Tipo | Standard, Maestro. |
| Stile | LC,SC,ST,FC.MU,DIN,D4,MPO,SC/APC,FC/APC,LC/APC.MU/APC |
| Fibra |
Modulo singolo/multimodo 50/125, 62.5/125 (multimodo) OM2&OM1 50/125, 10G (multimodo) OM3 |
| Cavo |
Semplice, duplice Φ3,0 mm, Φ2,0 mm, Φ0,9 mm PVC o LSZH |
| Modus operandi | UPC,SPC,APC (8° e 6°) |
| Perdita di inserimento |
≤ 0,1 dB (per il singolo modello Master) ≤ 0,25 dB (per lo standard in modalità singola) ≤ 0,25 dB (per multimodo) Testato da JDS RM 3750 |
|
Risultato di perdita (Modo singolo) |
UPC ≥ 50 dB SPC ≥ 55dB APC ≥ 60dB (in genere 65dB) Testato da JDS RM3750 |
| Ripetibilità | ± 0,1 dB |
| Temperatura di funzionamento | - Quaranta.0C a 850C |
|
Requisito di geometria (Modo singolo) |
Radio della superficie terminale della ferrule 7 mm ≤ R ≤ 12 mm (per APC) 10 mm ≤ R ≤ 25 mm (per standard) Dislivello di vertice ≤ 30 μm (per Master) Dislivello di vertice ≤ 50 μm (per standard) -50 nm ≤ U ≤ 50 nm Testato da DORC ZX-1 |
4.Speificazioni e prestazioni
| Tipo di fibra | Singlemode ((APC polacco) | Multimodo ((PC/Flat Polish) | ||
| Parametro | Norme | Basse perdite | Norme | Basse perdite |
| Perdita massima di inserimento | < 0.70 | < 0,35 dB | < 0,70 dB | < 0,35 dB |
| Perdita di ritorno | > 60 dB | Nessuna | ||
| Durabilità | 500 Matrimoni | |||
| Temperatura di funzionamento | -40°C a 80°C | |||
| Lunghezza d'onda di prova | 1310 nm | 850 nm | ||
5. Lista dei prodotti
| Stivale | Collegamento | Tipo di fibra | Numero del cavo | Ferrule | Collegamento |
|
0.9 mm 2.0 mm 3.0 mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
Semplice Doppia struttura Di fibre multiple Nastro |
PC APC UPC |
1M 2M 3M4M 5M ........ Personalizzato |
(1)Garanzia della fonteTutti i prodotti sono certificati ROHS e soddisfano la domanda di livello di qualità di esportazione.
(2)Test di qualità.1,Le materie prime saranno messe in produzione solo dopo aver superato l'ispezione IQC,
2, IPQCcontrolla la linea di produzione per assicurare che essa soddisfi i requisiti di qualità.
3) L'OQC verifica le prestazioni del prodotto e ispeziona l'imballaggio per assicurarsi che ciascun prodotto soddisfi i requisiti di qualità del cliente
(3)Test ottico. I nostri prodotti sono conformi agli standard IEC e ITU
(4) Almeno il 30% dei prodotti sottoposti a prova in loco da parte del dipartimento di garanzia della qualità dopo la loro realizzazione.

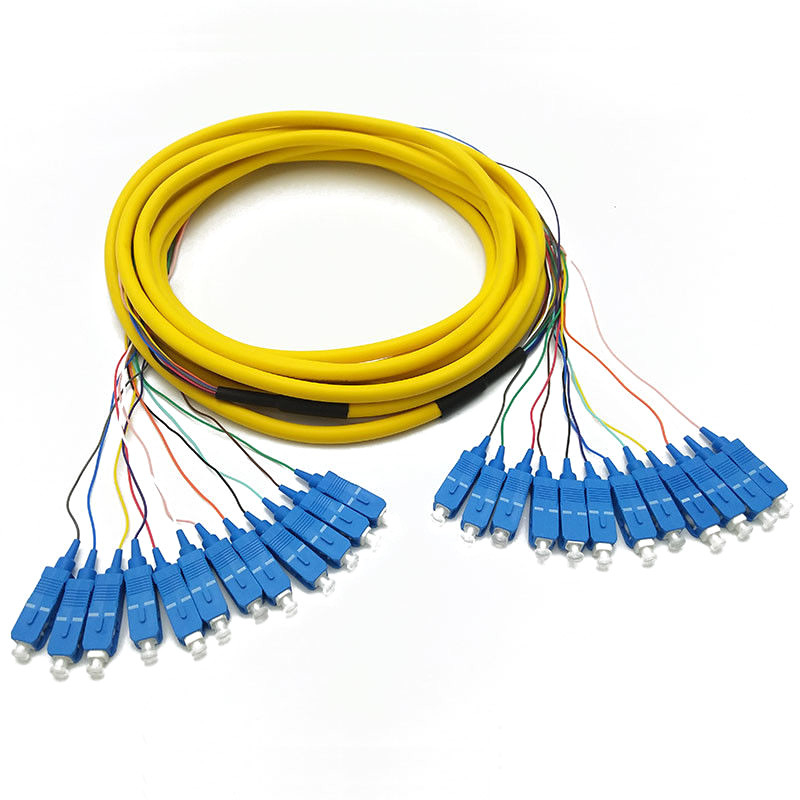

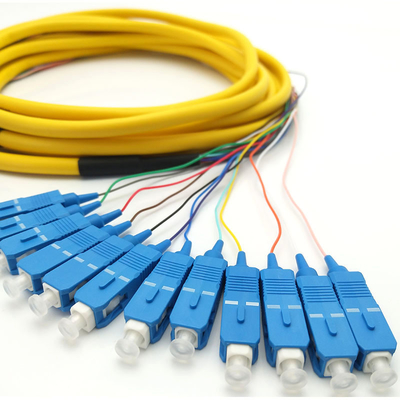

Immagine del prodotto:
-
