Dettagli:
Termini di pagamento e spedizione:
|
| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
|---|---|---|---|
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC/UPC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| Evidenziare: | 0.9mm Ip67 Fibra ottica cordoni di patch,G657A1 G652D Corde di patch ottiche,G657B3 G652D Cordoni di fibra |
||

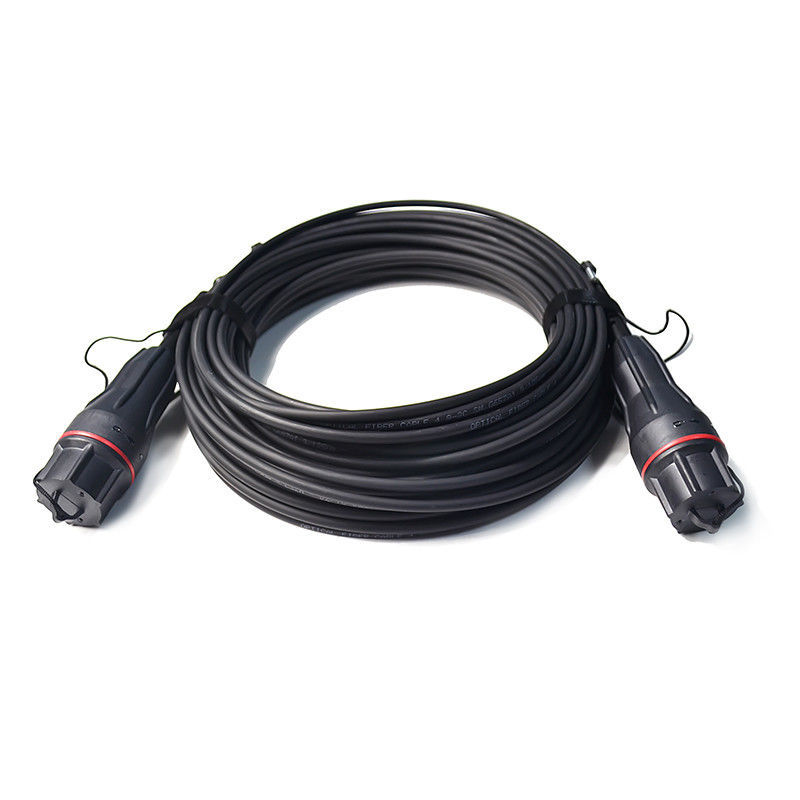

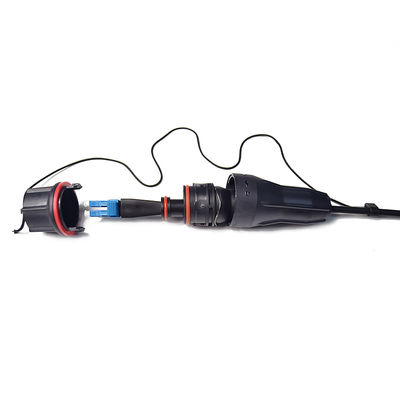

Assemblaggi cavi per esterni IP67 LC compatibili con connettore Fullaxs, cavo patch in fibra ottica
Fibra tattica IP68 impermeabile per esterni
Caratteristiche
* Alte prestazioni in IL e RL
* Terminazioni e assemblaggi con connettori a 4, 8, 12 e 24 fibre
* Progettato per applicazioni SM e MM a bassa perdita e perdita standard
* Soluzione economica per la terminazione di massa della fibra
* Adatto per applicazioni MPO/MTP
* Conforme alla direttiva 200/95/CE (RoHS)
* Il connettore MPO è conforme a IEC-61754-7
Applicazione
Prestazioni ottiche:
|
N. di cavi
|
12
|
24
|
||
|
Modello fibra
|
G.657A1
|
|||
|
Elemento di resistenza
|
Materiale
|
Filato di aramide
|
||
|
Buffer stretto
|
Materiale
|
PVC
|
||
|
Diametro (±0,06) mm
|
0,90
|
|||
|
Spessore (±0,03) mm
|
0,30
|
|||
|
Guaina esterna
|
Materiale
|
TPU
|
||
|
Colore
|
Nero
|
|||
|
Spessore (±0,1) mm
|
0,8
|
1,2
|
||
|
Diametro del cavo (±0,2) mm
|
6,2
|
8,5
|
||
|
Peso del cavo (±5) kg/km
|
35
|
68
|
||
|
Raggio di curvatura minimo
|
Senza tensione
|
10,0×Cavo-φ
|
||
|
Sotto la massima tensione
|
20,0×Cavo-φ
|
|||
|
Intervallo di temperatura
(℃) |
Installazione
|
-20~+60
|
||
|
Trasporto e stoccaggio
|
-40~+70
|
|||
|
Funzionamento
|
-40~+70
|
|||
|
Tipo di connettore
|
Livello di prestazione
|
Resistenza alla trazione
|
|||||
|
Standard
|
Elite
|
||||||
|
Connettore
|
Modalità
|
Faccia terminale
|
IL (db)
|
RL (db)
|
IL (db)
|
RL (db)
|
(N)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0,2
|
≥50
|
≤ 0,15
|
≥50
|
≥68N
|
|
UPC
|
≤0,2
|
≥55
|
≤0,15
|
≥55
|
|||
|
APC
|
≤0,2
|
≥60
|
≤0,15
|
≥60
|
|||
|
MM
|
PC
|
≤0,2
|
≥35
|
≤0,15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0,7
|
≥60
|
≤0,35
|
≥60
|
≥68N
|
|
MM
|
PC
|
≤0,5
|
≥20
|
≤0,35
|
≥20
|
||
|
MIRJ
|
SM
|
PC
|
≤0,5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0,5
|
≥35
|
/
|
/
|
||
(1) Garanzia della fonte. I fornitori a lungo termine mantengono stabile la qualità della materia prima. Tutti i prodotti sono certificati ROHS e soddisfano la domanda di livello di qualità di esportazione.
(2) Test di qualità. 1；Le materie prime saranno immesse nella linea di produzione solo dopo aver superato l'ispezione IQC,
2；IPQC ispeziona la linea di produzione per garantire che la produzione soddisfi i requisiti di qualità.
3；OQC testa le prestazioni del prodotto e ispeziona l'imballaggio per garantire che ogni prodotto soddisfi i requisiti di qualità del cliente
(3) Test ottico. I nostri prodotti sono conformi agli standard IEC e ITU
(4) Almeno il 30% di test a campione da parte del Dipartimento di Garanzia della Qualità dopo che i prodotti sono stati completati.
Immagine del prodotto
