Dettagli:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Connector: | SC | Color: | Red |
| Evidenziare: | Attenuatore ottico da femmina a femmina,Attenuatore ottico 10db,Attenuatore ottico 15db |
||
Un attenuatore ottico è un dispositivo passivo utilizzato per ridurre il livello di potenza di un segnale ottico. It could be applied to debug optical power performance & optical instrument calibration correction & fiber signal attenuation to ensure the optical power in a stable and desired level in the link without any changes on its original transmission wave.
Finetelecom offre attenuatori fissi LC, FC, SC, ST e MU con diversi livelli di attenuazione, da 1dB a 30dB.
Caratteristiche:
Riflessione della parte bassa della schiena e PDL bassa
Valore di attenuazione di alta precisione
Controllo di precisione dell'intervallo di attenuazione
Ampio intervallo di attenuazione
Ferrule in ceramica di precisione
Applicazioni:
Gestione dell'energia nelle reti ottiche
Balancing dei canali di sistema di multiplexing (WDM) per divisione delle lunghezze d'onda
Amplificatori di fibre dopate con erbio (EDFA)
Multipilatori ottici add-drop (OADM)
Protezione del ricevitore
Attrezzature di prova
compensazione dell'attenuazione dei diversi connettori
Specificità:
| Tipo di connettore | FC, SC, ST, LC, MU, ibrido, ecc. |
| Valore di attenuazione | 1dB ~ 30dB |
| Modello | Fissato, in linea, variabile, adattatore (da femmina a femmina), connettore (da maschio a femmina) |
| Lunghezza d'onda operativa | SM:1240 ~ 1620nm (doppia 1310/1550nm) MM:850/1300nm |
| Risultato di perdita | UPC > 55 dB, APC > 60 dB |
| Tolleranza all'attenuazione | +/- 0,5 dB per attenuazione da 1 a 5 dB |
| +/-10% per attenuazione da 6 a 30 dB | |
| Potenza ottica di ingresso massima: 1000 mW (SM); 200 mW (MM) | |
| Perdite dipendenti dalla polarizzazione: ≤ 0,2 dB | |
| Intercambiabilità: ≤ 0,2 dB | |
| Ripetibilità: ≤ 0,2 dB | |
| Durabilità: ≤ 0,2 dB Tipo 1000 accoppiamenti | |
| Intervallo di temperatura di funzionamento: da -40 oC a 75 oC | |
| Intervallo di temperatura di conservazione: -40oC a 85oC | |
| Umidità: 95% RH | |
Informazioni sull'ordine:
Fase 1: tipo di connettore: FC, SC, LC, ST
Fase 2: faccia finale della ferrule: PC, UPC, APC
Fase 3: Tipo: mono-modo, multimoda
Fase 4: Attenuazione: 1-10dB (fase 1dB), 15, 20, 25, 30dB
Fase 5: modalità: fissa, maschile e femminile, in linea, variabile
Fase 6: Lunghezza d'onda: 1310nm, 1550nm, 850nm, 1300nmc

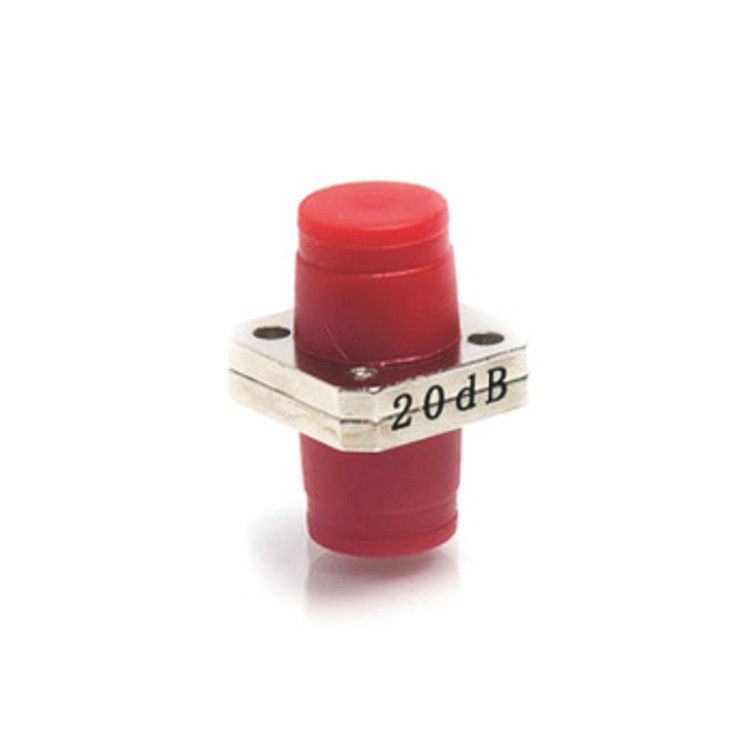

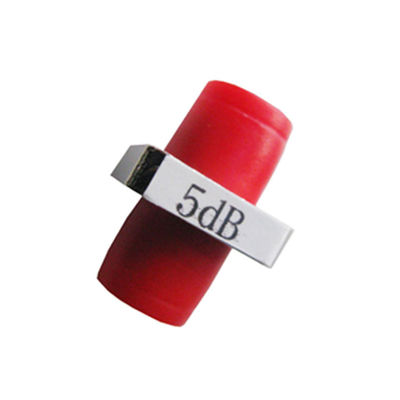

Immagine del prodotto
Immagine di fabbrica
