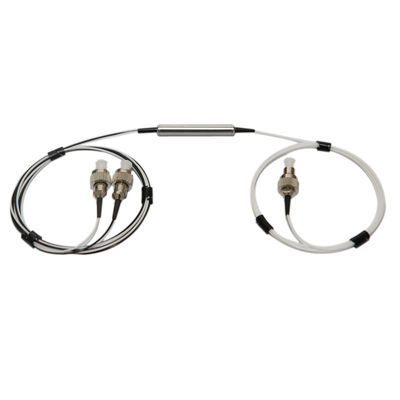

Splitter PLC in fibra ottica filtro 1310nm WDM CWDM DWDM
| Model No.: | Optical FWDM Splitter | Input/Output connector: | FC, SC, LC optional |
| Channel Wavelength: | 1310nm/1490nm/1550 nm | Coupling ratio(%): | 1-99 |
| Storage Temperature: | -40℃~+85℃ | Use: | FTTX |
| High Light: | 1310nm WDM CWDM DWDM,Splitter PLC filtro WDM,Fibra ottica CWDM DWDM |
||
Filtro splitter PLC in fibra ottica 1310nm WDM CWDM DWDM
Mini FWDM 1 in 2 out splitter PLC in fibra ottica Filtro WDM per 1310 1490 1550 nm
Applicazioni
Monitoraggio del sistema
Trasmettitori e fibra
Amplificatore ottico in fibra
Sistema CATV
Sistema FTTH
Caratteristiche e vantaggi:
Ampio intervallo di lunghezze d'onda
Bassa perdita di inserzione
Elevato isolamento del canale
Elevata stabilità e affidabilità
Specifiche
|
Parametri
|
Unità
|
Specifiche
|
||||
|
1
|
Intervallo di lunghezze d'onda operative
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Spaziatura dei canali
|
---
|
20nm
|
100GHz
|
||
|
3
|
Banda passante del canale (@-0,5dB larghezza di banda)
|
nm
|
IUT ± 6.5
|
UT ± 0.125
|
||
|
4
|
Quantità di canali
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Max. Ripple banda passante
|
dB
|
<0.35
|
<0.4
|
||
|
6
|
Max. Perdita di inserzione del canale
|
dB
|
≤1.8
|
≤3.0
|
≤2.0
|
≤3.2
|
|
7
|
Min. Isolamento del canale adiacente
|
dB
|
>30
|
>25
|
||
|
8
|
Min. Isolamento del canale non adiacente
|
dB
|
>45
|
>35
|
||
|
9
|
Min. Isolamento del canale espresso
|
|
>13
|
>12
|
||
|
10
|
Min. Perdita di ritorno
|
dB
|
≥45
|
|||
|
11
|
Max. PDL
|
dB
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
Sensibilità alla temperatura della perdita di inserzione
|
dB/℃
|
<0.005
|
|||
|
13
|
Spostamento della temperatura della lunghezza d'onda
|
nm/℃
|
<0.002
|
|||
|
14
|
Massima gestione della potenza
|
mW
|
300
|
|||
|
15
|
Direttività
|
dB
|
≥50
|
|||
|
16
|
Intervallo di temperatura di esercizio
|
℃
|
-40 a +80
|
|||
|
17
|
Intervallo di temperatura di stoccaggio
|
℃
|
-40 a +85
|
|||
|
18
|
Guaina della fibra e lunghezza della fibra
|
cm
|
Personalizza
|
|||
|
19
|
Dimensioni del pacchetto – 1
|
mm
|
100 * 80 * 10 o Personalizza
|
|||
|
20
|
Dimensioni del pacchetto – 2
|
mm
|
Compatibile con LGX
|
|||
|
21
|
Dimensioni del pacchetto – 3
|
mm
|
Montato su rack 19” 1U
|
|||
|
22
|
Tipo di connettore
|
--
|
SC/LC/FC o Personalizza
|
|||
|
23
|
Tipo di fibra e colore della guaina
|
|
G.652D / G.657 A1 (o Personalizza)
|
|||
-
