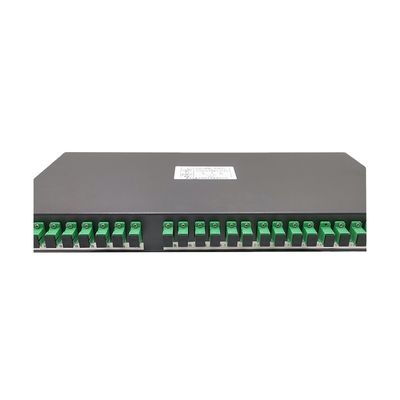

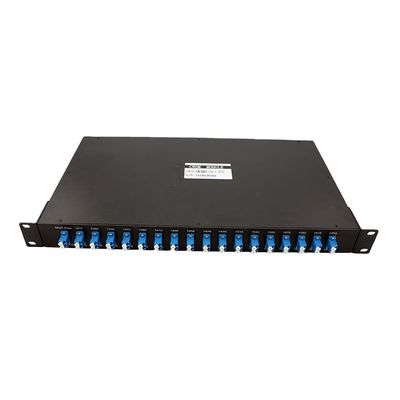

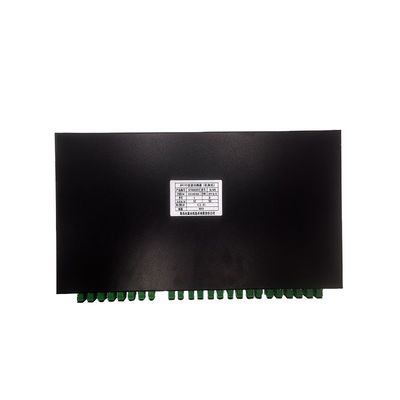

1U Fibra ottica Odf 1X2 Splitter Rack Mount Patch Panels
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | 1X2 Splitter Rack Mount Patch Panels,1X2 pannelli di patch di divisione,1U Odf patch panel |
||
Pannelli patch per montaggio su rack 1U Odf in fibra ottica splitter 1X2

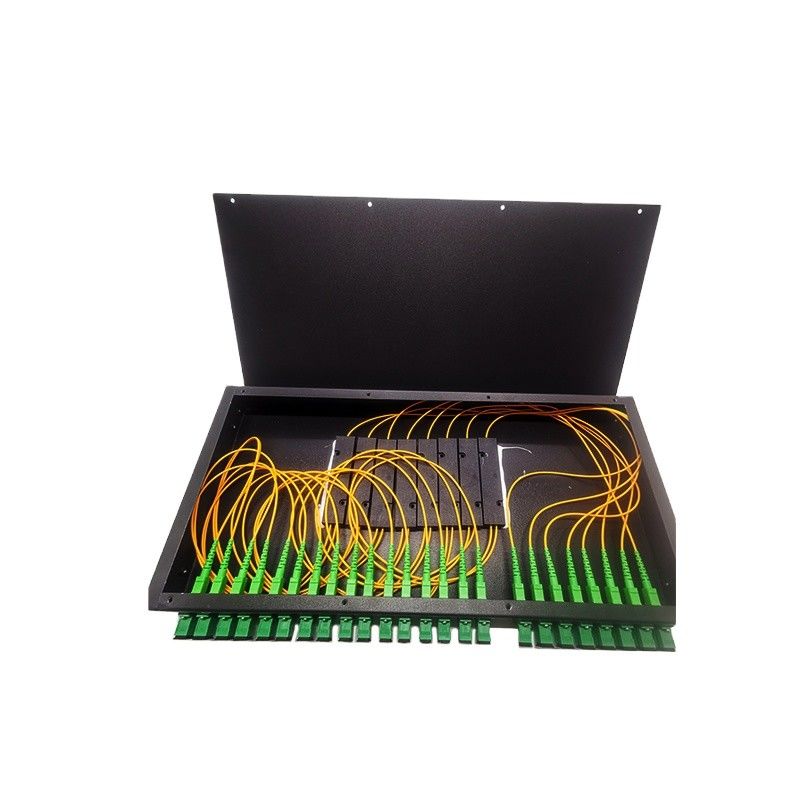

Pannello patch in fibra ottica 1U per montaggio su rack, 24 porte, 24 core, installa 8 splitter 1X2
1. Introduzione al prodotto
Il multiplexer a divisione di lunghezza d'onda densa (DWDM) si basa sulla tecnica del filtro a membrana e sul design proprietario di confezionamento micro-ottico a legame metallico senza flusso, all'interno delle lunghezze d'onda ITU per ottenere uplink e downlink. Fornisce la lunghezza d'onda centrale del canale ITU, bassa perdita di inserzione, elevato isolamento del canale, basso consumo energetico, ampie caratteristiche di banda passante, nessun anello di colla, eccellente stabilità termica e affidabilità e così via. In un sistema di rete di telecomunicazioni, può essere utilizzato per il segnale ottico uplink o downlink.
2. Specifiche tecniche
| Parametro | 4 Canali | 8 Canali | 16 Canali | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| Lunghezza d'onda del canale (nm) | 1270~1610 | ||||||||||
| Accuratezza della lunghezza d'onda centrale (nm) | ±0.5 | ||||||||||
| Spaziatura dei canali (nm) | 20 | ||||||||||
| Banda passante del canale (@-0.5dB larghezza di banda (nm) | >14 | ||||||||||
| Perdita di inserzione (dB) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| Uniformità del canale (dB) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| Ripple del canale (dB) | 0.3 | ||||||||||
| Isolamento (dB) | Adiacente | N/A | >30 | N/A | >30 | N/A | >30 | ||||
| Non adiacente | N/A | >40 | N/A | >40 | N/A | >40 | |||||
| Sensibilità alla temperatura della perdita di inserzione (dB/℃) | <0.005 | ||||||||||
| Spostamento della temperatura della lunghezza d'onda (nm/℃) | <0.002 | ||||||||||
| Perdita dipendente dalla polarizzazione (dB) | <0.1 | ||||||||||
| Dispersione del modo di polarizzazione (PS) | <0.1 | ||||||||||
| Direttività (dB) | >50 | ||||||||||
| Perdita di ritorno (dB) | >45 | ||||||||||
| Gestione massima della potenza (mW) | 500 | ||||||||||
| Temperatura di esercizio (℃) | -5~+75 | ||||||||||
| Temperatura di stoccaggio (℃) | -40~85 | ||||||||||
| Dimensione del pacchetto (mm) | 1. L100 x W80 x H10 (Modulo 2 CH~8CH) | ||||||||||
| 2. L120xW800xH18 (Modulo 9 CH~18CH) | |||||||||||
Nota: quanto sopra è senza connettori, se con connettori, aggiungere altri 0,2 dB.
3. Applicazione
4. Caratteristiche
- Bassa perdita di inserzione
- Elevato isolamento del canale
- Percorso ottico senza epossidica
- Eccellente stabilità termica e affidabilità
- Conformità a telcordia GR-1221 e standard di protezione ambientale RoHS
5. Informazioni per l'ordine
| Configurazione | N. canale | Canale | Tipo di pigtail | Lunghezza della fibra | Dimensione (mm) | Connettore |
| M=Mux D=Demux |
04=4 Canali 08=8 Canali 16=16 Canali
N=N Canali …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=speciale… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=altri |
1=L100 x W80 xH10 2=L120xW80xH18 3=19 1U Rack |
0=Nessuno 5=altro |
-
